รายละเอียดสินค้า:
|
| ชื่อ: | ช่องเสียบไขควงลูกเบี้ยวมงกุฎสตั๊ดหนัก | วัสดุ: | เหล็กตลับลูกปืนโลหะผสมสูง |
|---|---|---|---|
| วิธีการติดตั้ง: | ช่องเสียบไขควงชนิดสตั๊ดหนัก | ช่วงขนาด: | นิ้ว |
| การกำหนดค่า OD: | สวมมงกุฎ | องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม |
| ประเภทสตั๊ด: | สตั๊ดหนัก | ประเภทซีล: | มาตรฐาน (ปิดผนึก / เปิดผนึก) / กำหนดเอง |
| ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| แสงสูง: | ผู้ติดตามลูกเบี้ยวประเภทสตั๊ดหนัก,ช่องเสียบไขควงลูกเบี้ยวชนิดสตั๊ด,ผู้ติดตามลูกเบี้ยวสตั๊ดมงกุฎ |
||

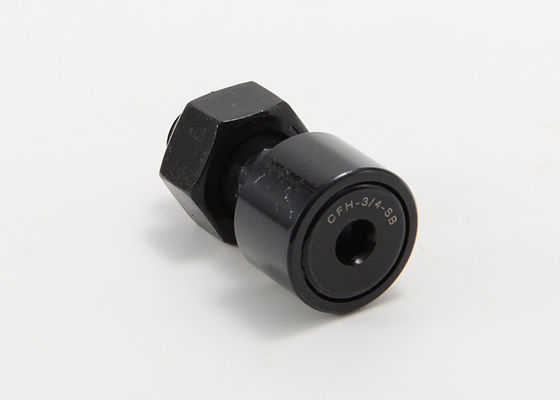

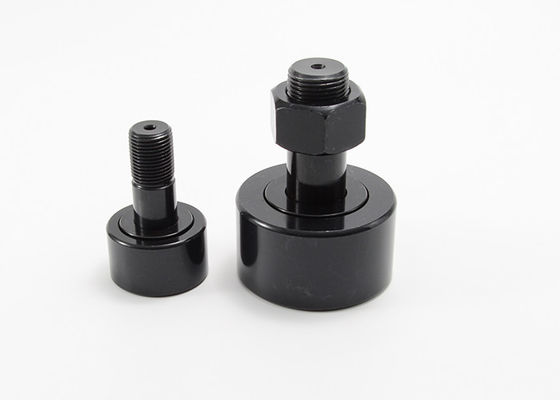

สตั๊ดหนัก หัวลูกเบี้ยว นิ้ว ช่องเสียบไขควง CCFH 1 S CCFH 1 1/4 S
MOUETTE ออกแบบ ผลิต และจัดเก็บกลุ่มผลิตภัณฑ์ลูกเบี้ยวสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆ
ข้อมูลจำเพาะของผู้ติดตามลูกเบี้ยวแบบ Heavy Stud Crowned Inch:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีซีเอฟเอช 1/2 | ซีซีเอฟเอช 1/2 ส | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 | CCFH 9/16 ส | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| ซี.ซี.เอฟ.5/8 | ซีซีเอฟเอช 5/8 ส | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 | CCFH 11/16 ส | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| ซีซีเอฟเอช ม.3/4 | ซีซีเอฟเอช 3/4 ส | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีซีเอฟเอช 7/8 | ซีซีเอฟเอช 7/8 ส | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีซีเอฟเอช 1 | ซีซีเอฟเอช 1 ส | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| ซีซีเอฟเอช 1 1/8 | CCFH 1 1/8 ส | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| ซีซีเอฟเอช 1 1/4 | ซีซีเอฟเอช 1 1/4 ส | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| ซีซีเอฟเอช 1 3/8 | ซีซีเอฟเอช 1 3/8 ส | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| ซีซีเอฟเอช 1 1/2 | ซีซีเอฟเอช 1 1/2 ส | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีซีเอฟเอช 1 5/8 | ซีซีเอฟเอช 1 5/8 ส | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีซีเอฟเอช 1 3/4 | ซีซีเอฟเอช 1 3/4 ส | 1.750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีซีเอฟเอช 1 7/8 | ซีซีเอฟเอช 1 7/8 ส | 1.875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีซีเอฟเอช 2 | ซีซีเอฟเอช 2 ส | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| ซีซีเอฟเอช 2 1/4 | ซีซีเอฟเอช 2 1/4 ส | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| ซีซีเอฟเอช 2 1/2 | ซีซีเอฟเอช 2 1/2 ส | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีซีเอฟเอช 2 3/4 | ซีซีเอฟเอช 2 3/4 ส | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีซีเอฟเอช 3 | ซีซีเอฟเอช 3 ส | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| ซีซีเอฟเอช 3 1/4 | ซีซีเอฟเอช 3 1/4 ส | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| ซีซีเอฟเอช 3 1/2 | ซีซีเอฟเอช 3 1/2 ส | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| ซีซีเอฟเอช 4 | ซีซีเอฟเอช 4 ส | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | ซีซีเอฟเอช 5 ส | 5.000 | 2.750 | 2.500 | 5 1/59 | 2 9/16 | 2 1/2-12 |
| - | ซีซีเอฟเอช 6 ส | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | ซีซีเอฟเอช 7 ส | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| ซีซีเอฟเอช 1/2 | ซีซีเอฟเอช 1/2 ส | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 9/16 | CCFH 9/16 ส | - | - | 1/8 | 35 | 1580 | 680 |
| ซี.ซี.เอฟ.5/8 | ซีซีเอฟเอช 5/8 ส | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 11/16 | CCFH 11/16 ส | - | - | 1/8 | 90 | 2480 | 955 |
| ซีซีเอฟเอช ม.3/4 | ซีซีเอฟเอช 3/4 ส | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีซีเอฟเอช 7/8 | ซีซีเอฟเอช 7/8 ส | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีซีเอฟเอช 1 | ซีซีเอฟเอช 1 ส | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| ซีซีเอฟเอช 1 1/8 | CCFH 1 1/8 ส | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| ซีซีเอฟเอช 1 1/4 | ซีซีเอฟเอช 1 1/4 ส | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| ซีซีเอฟเอช 1 3/8 | ซีซีเอฟเอช 1 3/8 ส | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| ซีซีเอฟเอช 1 1/2 | ซีซีเอฟเอช 1 1/2 ส | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีซีเอฟเอช 1 5/8 | ซีซีเอฟเอช 1 5/8 ส | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีซีเอฟเอช 1 3/4 | ซีซีเอฟเอช 1 3/4 ส | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีซีเอฟเอช 1 7/8 | ซีซีเอฟเอช 1 7/8 ส | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีซีเอฟเอช 2 | ซีซีเอฟเอช 2 ส | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| ซีซีเอฟเอช 2 1/4 | ซีซีเอฟเอช 2 1/4 ส | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| ซีซีเอฟเอช 2 1/2 | ซีซีเอฟเอช 2 1/2 ส | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีซีเอฟเอช 2 3/4 | ซีซีเอฟเอช 2 3/4 ส | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีซีเอฟเอช 3 | ซีซีเอฟเอช 3 ส | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| ซีซีเอฟเอช 3 1/4 | ซีซีเอฟเอช 3 1/4 ส | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| ซีซีเอฟเอช 3 1/2 | ซีซีเอฟเอช 3 1/2 ส | 11/16 | 1/8 | 1/4 | 5,000 | 63250 | 22800 |
| ซีซีเอฟเอช 4 | ซีซีเอฟเอช 4 ส | 3/4 | 1/8 | 1/4 | 5,000 | 89540 | 29985 |
| - | ซีซีเอฟเอช 5 ส | 7/8 | 3/16 | 1/4” NPT | 5,000 | 135900 | 46575 |
| - | ซีซีเอฟเอช 6 ส | 1 | 3/16 | 1/4” NPT | 5,000 | 160900 | 60000 |
| - | ซีซีเอฟเอช 7 ส | 1 1/4 | 3/16 | 1/4” NPT | 5,000 | 213860 | 75380 |
