รายละเอียดสินค้า:
|
| ชื่อ: | นิ้วสตั๊ดประเภทลูกเบี้ยวลูกเบี้ยวทรงกระบอก | วัสดุลูกกลิ้ง: | เหล็กกล้าคุณภาพแบริ่งโลหะผสมสูง (ปรับแต่งเหล็กกล้าไร้สนิม) |
|---|---|---|---|
| วิธีการติดตั้ง: | ช่องไขควง | เสร็จสิ้น / เคลือบ: | การเคลือบออกไซด์สีดำ |
| ชุด: | ชุดนิ้ว | รูปร่างลูกกลิ้ง: | เส้นผ่านศูนย์กลางภายนอกทรงกระบอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็ม - ส่วนเติมเต็ม | ประเภทสตั๊ด: | CF - สตั๊ดมาตรฐาน |

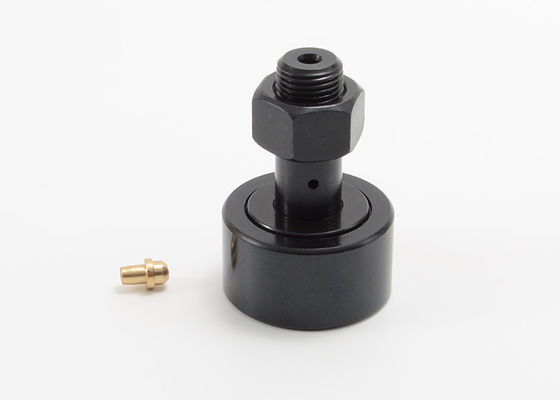

| การปิดผนึก: | ปิดผนึก / เปิดผนึก / กำหนดเอง | ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด |
| แสงสูง: | ตลับลูกปืนเม็ดกลมแกนเหล็ก,ตลับลูกปืนลูกกลิ้งรางสตั๊ด,ตลับลูกปืนเม็ดกลมสวมมงกุฎสีดำออกไซด์ |
||

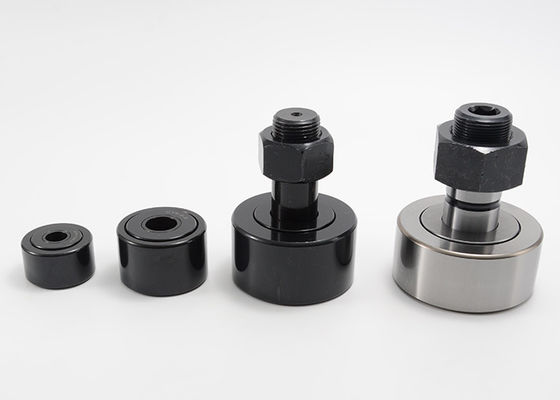

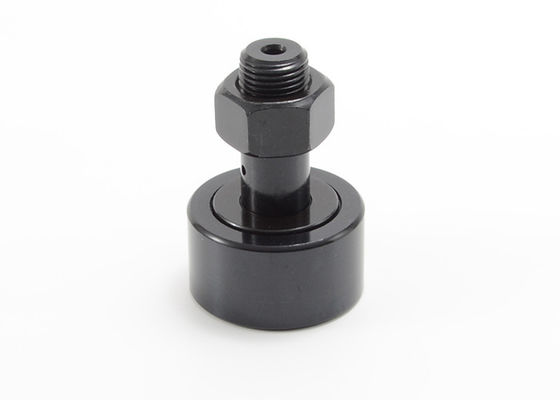

ช่องเสียบไขควงลูกเบี้ยวนิ้วทรงกระบอกพร้อมเหล็กตลับลูกปืน CF 1/2 CF-2 CF-1 3/8-S
ออกแบบมาเพื่อเพิ่มการเคลื่อนไหวที่ต้องการด้วยโครงสร้างที่แข็งแรงและสม่ำเสมอผู้ติดตามลูกเบี้ยวมีโปรไฟล์ที่เรียบง่ายและแรงเสียดทานต่ำเพื่อเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยมีความต้องการการหล่อลื่นต่ำ
เราขอนำเสนอกลุ่มลูกเบี้ยวแบบสตั๊ดที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรมตลับลูกปืนเหล่านี้มีให้เลือกทั้งแบบเหล็ก สแตนเลส และบุชภายในพลาสติกวิศวกรรมเราเชี่ยวชาญด้านลูกเบี้ยวที่ออกแบบทางวิศวกรรมเพื่อให้เหมาะกับการใช้งานเฉพาะ
แนะนำให้ใช้ตลับลูกปืนเม็ดกลมแบบเข็มชนิดสตั๊ดสล็อตของไขควงในกรณีที่โหลดและแรงกระแทกอยู่ในระดับปานกลางความสามารถในการรับน้ำหนักของสตั๊ด Type Series ถูกจำกัดด้วยสตั๊ดขนาดปานกลางผลิตจากเหล็กคุณภาพแบริ่งโลหะผสมสูงลูกเบี้ยวสำหรับวัตถุประสงค์ทั่วไปที่ใช้บ่อยที่สุดและมีจำหน่ายในรุ่นซีล
Inch Series สตั๊ด Type Cam Follower Screwdriver Slotข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | สตั๊ดL'GTH.(SL) | นาที.THR'D L'GTH (TL) | ดี THR'DS |
| CF-1/2-N | CF-1/2-NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| ซีเอฟ-1/2 | ซีเอฟ-1/2-เอส | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| ซีเอฟ-5/8-เอ็น | ซีเอฟ-5/8-เอ็นเอส | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| ซีเอฟ-5/8 | ซีเอฟ-5/8-เอส | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-ส | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซีเอฟ-3/4 | ซีเอฟ-3/4-เอส | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีเอฟ-7/8 | ซีเอฟ-7/8-เอส | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีเอฟ-1 | ซีเอฟ-1-เอส | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีเอฟ-1 1/4 | CF-1 1/4-ส | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-ส | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีเอฟ-1 1/2 | CF-1 1/2-ส | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |

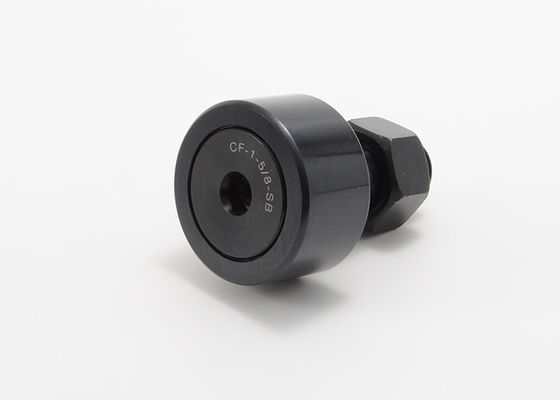

| ซีเอฟ-1 5/8 | CF-1 5/8-ส | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีเอฟ-1 3/4 | ซีเอฟ-1 3/4-ส | 1.750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีเอฟ-1 7/8 | ซีเอฟ-1 7/8-เอส | 1.875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีเอฟ-2 | ซีเอฟ-2-เอส | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีเอฟ-2 1/4 | ซีเอฟ-2 1/4-ส | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีเอฟ-2 1/2 | ซีเอฟ-2 1/2-ส | 2.500 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีเอฟ-2 3/4 | ซีเอฟ-2 3/4-ส | 2.750 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีเอฟ-3 | ซีเอฟ-3-เอส | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีเอฟ-3 1/4 | ซีเอฟ-3 1/4-ส | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีเอฟ-3 1/2 | CF-3 1/2-ส | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซีเอฟ-4 | ซีเอฟ-4-เอส | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| ซีเอฟ-5-เอส | 5.000 | 2.750 | 2.000 | 5 1/59 | 2 9/16 | 2-12 | |
| ซีเอฟ-6-เอส | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 | |
| ซีเอฟ-7-เอส | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 | |
| ซีเอฟ-8-เอส | 8,000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| ซีเอฟ-9-เอส | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| ซีเอฟ-10-เอส | 10,000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| ยูปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| CF-1/2-N | CF-1/2-NS | - | - | 1/8 | 15 | 720 | 620 |
| ซีเอฟ-1/2 | ซีเอฟ-1/2-เอส | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| ซีเอฟ-5/8-เอ็น | ซีเอฟ-5/8-เอ็นเอส | - | - | 1/8 | 35 | 1085 | 930 |
| ซีเอฟ-5/8 | ซีเอฟ-5/8-เอส | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-ส | - | - | 1/8 | 35 | 1215 | 955 |
| ซีเอฟ-3/4 | ซีเอฟ-3/4-เอส | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟ-7/8 | ซีเอฟ-7/8-เอส | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟ-1 | ซีเอฟ-1-เอส | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีเอฟ-1 1/4 | CF-1 1/4-ส | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-ส | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีเอฟ-1 1/2 | CF-1 1/2-ส | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีเอฟ-1 5/8 | CF-1 5/8-ส | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีเอฟ-1 3/4 | ซีเอฟ-1 3/4-ส | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีเอฟ-1 7/8 | ซีเอฟ-1 7/8-เอส | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีเอฟ-2 | ซีเอฟ-2-เอส | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีเอฟ-2 1/4 | ซีเอฟ-2 1/4-ส | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีเอฟ-2 1/2 | ซีเอฟ-2 1/2-ส | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟ-2 3/4 | ซีเอฟ-2 3/4-ส | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟ-3 | ซีเอฟ-3-เอส | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีเอฟ-3 1/4 | ซีเอฟ-3 1/4-ส | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีเอฟ-3 1/2 | CF-3 1/2-ส | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| ซีเอฟ-4 | ซีเอฟ-4-เอส | 3/4 | 1/8 | 1/4 | 5,000 | 44770 | 29985 |
| ซีเอฟ-5-เอส | 7/8 | 3/16 | 1/4 | 5,000 | 67950 | 46575 | |
| ซีเอฟ-6-เอส | 1 | 3/16 | 1/4 | 5,000 | 80450 | 60000 | |
| ซีเอฟ-7-เอส | 1 1/4 | 3/16 | 1/4 | 5,000 | 106930 | 75380 | |
| ซีเอฟ-8-เอส | - | - | 1/4 | 5,000 | 144100 | 92200 | |
| ซีเอฟ-9-เอส | - | - | 1/4 | 5,000 | 183430 | 113260 | |
| ซีเอฟ-10-เอส | - | - | 1/4 | 5,000 | 215565 | 131545 | |
