รายละเอียดสินค้า:
|
| ชื่อ: | สล็อตไขควงลูกเบี้ยวสตั๊ดทรงกระบอกนิ้วซีรีส์หนัก | วัสดุ: | เหล็กแบริ่ง / สแตนเลส |
|---|---|---|---|
| คุณลักษณะการติดตั้ง: | ช่องไขควง | ช่วงขนาด: | ซีรี่ส์นิ้ว (OD เป็นนิ้ว) |
| ประเภทการก่อสร้างขั้นพื้นฐาน: | ทรงกระบอก | องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม |
| ประเภทสตั๊ด: | สตั๊ดหนัก | ประเภทซีล: | ปิดผนึก / ไม่มีซีล / กำหนดเอง |
| ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| แสงสูง: | ลูกเบี้ยวชนิดสตั๊ดทรงกระบอก,ลูกเบี้ยวชนิดสตั๊ดชนิดลูกเบี้ยวสแตนเลส,ช่องไขควงลูกเบี้ยวเพลาลูกเบี้ยว |
||

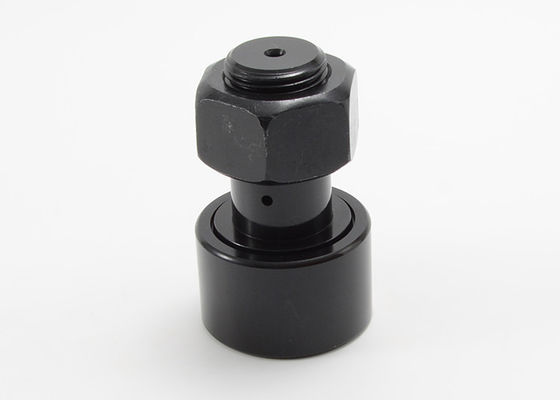

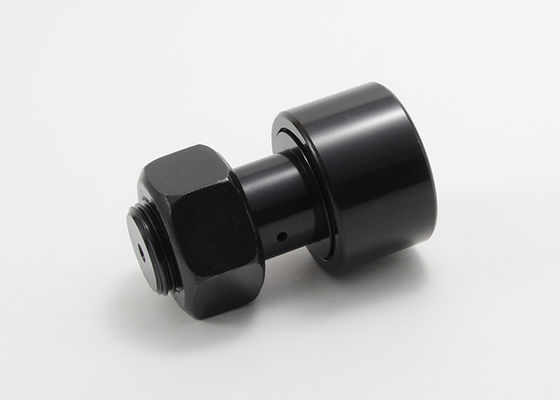

แกนหนัก ลูกเบี้ยว นิ้ว ลูกเบี้ยว ช่องเสียบไขควง CFH 1 1/8 CFH 1 1/2 CFH 2
แกนหนัก ลูกเบี้ยว นิ้ว ลูกเบี้ยว ช่องเสียบไขควง CFH 1 1/8 CFH 1 1/2 CFH 2
ออกแบบมาเพื่อเพิ่มการเคลื่อนไหวที่ต้องการด้วยโครงสร้างที่แข็งแรงและสม่ำเสมอผู้ติดตามลูกเบี้ยวมีโปรไฟล์ที่เรียบง่ายและแรงเสียดทานต่ำเพื่อเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยมีความต้องการการหล่อลื่นต่ำ
MOUETTE ออกแบบ ผลิต และจัดเก็บกลุ่มผลิตภัณฑ์ลูกเบี้ยวสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น
MOUETTE ทำให้:
· ตัวเลือกมาตรฐานและกำหนดเอง รวมถึงขนาด วัสดุ และการออกแบบ
·ร่องน้ำที่ปรับให้เหมาะสมสำหรับการกระจายความเค้นสัมผัสที่ดีขึ้น
· ความยืดหยุ่นที่มีความแม่นยำสูงสำหรับการใช้งานที่แตกต่างกัน
· โครงสร้างกรง โล่ ซีล และวงแหวนรอบนอกที่ปรับเปลี่ยนได้
· มีให้เลือกทั้งแบบมินิ, แบบมาตรฐาน, แบบประหลาด, รูหกเหลี่ยม, ช่องเสียบไขควง และแบบมีแผ่นกันรุน
· ติดตั้งง่ายโดยใช้ซ็อกเก็ตหรือไขควง
แกนหนัก ลูกเบี้ยว นิ้ว ทรงกระบอก ติดตั้งโดยช่องไขควงข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีเอฟเอช 1/2 | ซีเอฟเอช 1/2 ส | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| ซีเอฟเอช 9/16 | CFH 9/16 ส | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| ซีเอฟเอช 5/8 | ซีเอฟเอช 5/8 ส | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| ซีเอฟเอช 11/16 | CFH 11/16 ส | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| ซีเอฟเอช 3/4 | ซีเอฟเอช 3/4 ส | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีเอฟเอช 7/8 | ซีเอฟเอช 7/8 ส | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีเอฟเอช 1 | ซีเอฟเอช 1 เอส | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| ซีเอฟเอช 1 1/8 | CFH 1 1/8 ส | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| ซีเอฟเอช 1 1/4 | ซีเอฟเอช 1 1/4 ส | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| ซีเอฟเอช 1 3/8 | CFH 1 3/8 ส | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| ซีเอฟเอช 1 1/2 | ซีเอฟเอช 1 1/2 ส | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีเอฟเอช 1 5/8 | CFH 1 5/8 ส | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีเอฟเอช 1 3/4 | ซีเอฟเอช 1 3/4 ส | 1.750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีเอฟเอช 1 7/8 | CFH 1 7/8 ส | 1.875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีเอฟเอช 2 | ซีเอฟเอช 2 เอส | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| ซีเอฟเอช 2 1/4 | ซีเอฟเอช 2 1/4 ส | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| ซีเอฟเอช 2 1/2 | ซีเอฟเอช 2 1/2 ส | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีเอฟเอช 2 3/4 | ซีเอฟเอช 2 3/4 ส | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีเอฟเอช 3 | ซีเอฟเอช 3 เอส | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| ซีเอฟเอช 3 1/4 | ซีเอฟเอช 3 1/4 ส | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| ซีเอฟเอช 3 1/2 | CFH 3 1/2 ส | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| ซีเอฟเอช 4 | ซีเอฟเอช 4 เอส | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | ซีเอฟเอช 5 ส | 5.000 | 2.750 | 2.500 | 5 1/59 | 2 9/16 | 2 1/2-12 |
| - | ซีเอฟเอช 6 เอส | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | ซีเอฟเอช 7 เอส | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| ซีเอฟเอช 1/2 | ซีเอฟเอช 1/2 ส | - | - | 1/8 | 35 | 1580 | 680 |
| ซีเอฟเอช 9/16 | CFH 9/16 ส | - | - | 1/8 | 35 | 1580 | 680 |
| ซีเอฟเอช 5/8 | ซีเอฟเอช 5/8 ส | - | - | 1/8 | 90 | 2480 | 955 |
| ซีเอฟเอช 11/16 | CFH 11/16 ส | - | - | 1/8 | 90 | 2480 | 955 |
| ซีเอฟเอช 3/4 | ซีเอฟเอช 3/4 ส | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีเอฟเอช 7/8 | ซีเอฟเอช 7/8 ส | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีเอฟเอช 1 | ซีเอฟเอช 1 เอส | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| ซีเอฟเอช 1 1/8 | CFH 1 1/8 ส | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| ซีเอฟเอช 1 1/4 | ซีเอฟเอช 1 1/4 ส | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| ซีเอฟเอช 1 3/8 | CFH 1 3/8 ส | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| ซีเอฟเอช 1 1/2 | ซีเอฟเอช 1 1/2 ส | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีเอฟเอช 1 5/8 | CFH 1 5/8 ส | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีเอฟเอช 1 3/4 | ซีเอฟเอช 1 3/4 ส | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีเอฟเอช 1 7/8 | CFH 1 7/8 ส | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีเอฟเอช 2 | ซีเอฟเอช 2 เอส | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| ซีเอฟเอช 2 1/4 | ซีเอฟเอช 2 1/4 ส | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| ซีเอฟเอช 2 1/2 | ซีเอฟเอช 2 1/2 ส | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีเอฟเอช 2 3/4 | ซีเอฟเอช 2 3/4 ส | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีเอฟเอช 3 | ซีเอฟเอช 3 เอส | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| ซีเอฟเอช 3 1/4 | ซีเอฟเอช 3 1/4 ส | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| ซีเอฟเอช 3 1/2 | CFH 3 1/2 ส | 11/16 | 1/8 | 1/4 | 5,000 | 63250 | 22800 |
| ซีเอฟเอช 4 | ซีเอฟเอช 4 เอส | 3/4 | 1/8 | 1/4 | 5,000 | 89540 | 29985 |
| - | ซีเอฟเอช 5 ส | 7/8 | 3/16 | 1/4” NPT | 5,000 | 135900 | 46575 |
| - | ซีเอฟเอช 6 เอส | 1 | 3/16 | 1/4” NPT | 5,000 | 160900 | 60000 |
| - | ซีเอฟเอช 7 เอส | 1 1/4 | 3/16 | 1/4” NPT | 5,000 | 213860 | 75380 |
