รายละเอียดสินค้า:
|
| ชื่อ: | ตลับลูกปืนลูกเบี้ยวทรงกระบอกนิ้ว | วัสดุ: | ตลับลูกปืนโลหะผสมสูง เหล็กกล้า / สเตนเลสคุณภาพ |
|---|---|---|---|
| คุณลักษณะการติดตั้ง: | ประเภทสตั๊ดรูหกเหลี่ยม | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| ช่วงขนาด: | ชุดนิ้ว | ประเภทการก่อสร้างขั้นพื้นฐาน: | สตัด ประเภท ทรงกระบอก เส้นผ่านศูนย์กลางภายนอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม | ประเภทสตั๊ด: | สตั๊ดมาตรฐาน |
| ประเภทซีล: | มาตรฐาน / กำหนดเอง | ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด |
| แสงสูง: | ลูกเบี้ยวทรงกระบอกสตั๊ดและผู้ติดตาม,ลูกเบี้ยวทรงกระบอกที่ปิดสนิทและผู้ติดตาม,ลูกเบี้ยวเพลาลูกเบี้ยวหกเหลี่ยม |
||

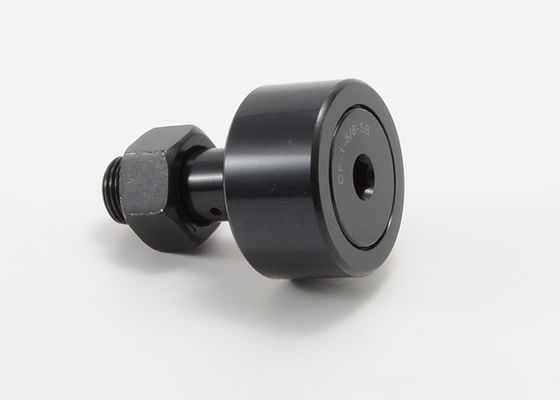

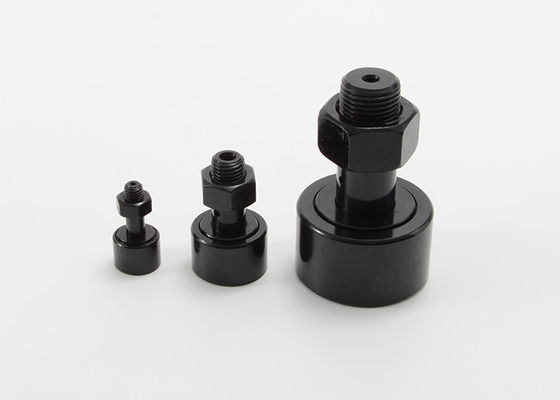

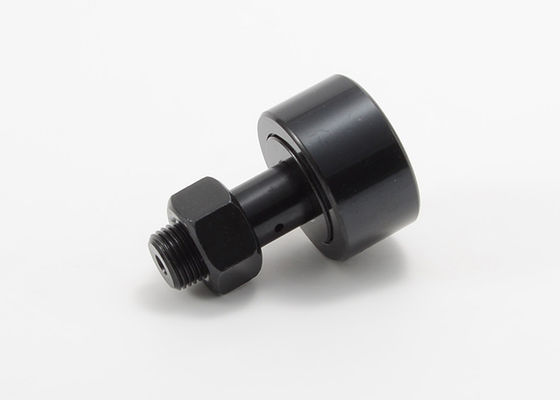

CF 1/2 SB CF 1 1/2 SB นิ้ว ลูกกลิ้งลูกเบี้ยวทรงกระบอก ลูกกลิ้งติดสตั๊ด รูหกเหลี่ยม ปิดผนึก
ตลับลูกปืนลูกกลิ้งลูกเบี้ยว (เรียกอีกอย่างว่า "ลูกปืนลูกเบี้ยว") เป็นตลับลูกปืนเม็ดกลมแบบพิเศษที่ออกแบบมาเพื่อติดตามลูกเบี้ยวหรือลูกเบี้ยว และในระบบการเคลื่อนที่เชิงเส้นที่หลากหลายผู้ติดตามลูกเบี้ยวมักใช้กับสายพานลำเลียง สายการขนถ่ายกระบวนการ เช่น ที่ใช้ในอุตสาหกรรมต่างๆ เช่น อาหารและเครื่องดื่ม พลาสติก แก้ว และอื่นๆผู้ติดตามกล้อง Mouette ยังเป็นที่นิยมสำหรับการใช้งานด้านการป้องกันและอากาศยาน ซึ่งความสามารถในการบำรุงรักษาและความน่าเชื่อถือของระบบเป็นข้อพิจารณาในการออกแบบที่สำคัญเพื่อกระจายโหลดอย่างราบรื่นและสม่ำเสมอ ผู้ติดตามลูกเบี้ยวมักจะได้รับการออกแบบให้มีองค์ประกอบการกลิ้งที่ครบครันอย่างไรก็ตาม มีการกำหนดค่ามากกว่าหนึ่งประเภทสำหรับผู้ติดตามลูกเบี้ยว แต่ลักษณะเฉพาะที่โดดเด่นที่สุดคือวิธีติดตั้งผู้ติดตามลูกเบี้ยวเข้ากับคู่ของมัน

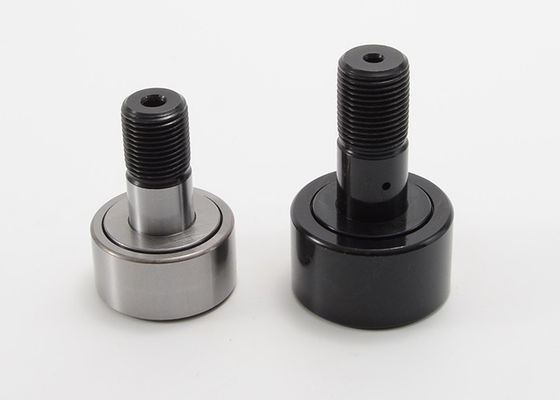

เราขอนำเสนอกลุ่มลูกเบี้ยวแบบสตั๊ดที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรมตลับลูกปืนเหล่านี้มีให้เลือกทั้งแบบเหล็ก สแตนเลส และบุชภายในพลาสติกวิศวกรรมเราเชี่ยวชาญด้านลูกเบี้ยวที่ออกแบบทางวิศวกรรมเพื่อให้เหมาะกับการใช้งานเฉพาะ
แนะนำให้ใช้ตลับลูกปืนเม็ดกลมแบบเข็มชนิด Hex Head ในกรณีที่โหลดและแรงกระแทกอยู่ในระดับปานกลางความสามารถในการรับน้ำหนักของสตั๊ด Type Series ถูกจำกัดด้วยสตั๊ดขนาดปานกลางผลิตจากเหล็กคุณภาพแบริ่งโลหะผสมสูง
ตลับลูกปืนลูกเบี้ยวทรงกระบอกนิ้วข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | ลูกกลิ้ง Dia.(RD) | ความกว้างของลูกกลิ้ง(W) | สตัดเส้นผ่านศูนย์กลาง(SD) | สตั๊ดL'GTH.(SL) | นาที.THR'D L'GTH (TL) | ดี THR'DS |
| CF-1/2-NB | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| ซีเอฟ-1/2-บี | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-NB | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| ซีเอฟ-5/8-บี | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซีเอฟ-3/4-บี | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีเอฟ-7/8-บี | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีเอฟ-1-บี | ซีเอฟ-1-เอสบี | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีเอฟ-1 1/8-บี | CF-1 1/8-SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีเอฟ-1 1/4-บี | ซีเอฟ-1 1/4-SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีเอฟ-1 3/8-บี | CF-1 3/8-SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีเอฟ-1 1/2-บี | ซีเอฟ-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | ซีเอฟ-1 5/8-เอสบี | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีเอฟ-1 3/4-บี | ซีเอฟ-1 3/4-เอสบี | 1.750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | ซีเอฟ-1 7/8-เอสบี | 1.875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีเอฟ-2-บี | ซีเอฟ-2-เอสบี | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีเอฟ-2 1/4-บี | ซีเอฟ-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีเอฟ-2 1/2-บี | ซีเอฟ-2 1/2-SB | 2.500 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีเอฟ-2 3/4-บี | ซีเอฟ-2 3/4-เอสบี | 2.750 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีเอฟ-3-บี | ซีเอฟ-3-เอสบี | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีเอฟ-3 1/4-บี | ซีเอฟ-3 1/4-เอสบี | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | ซีเอฟ-3 1/2-เอสบี | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซีเอฟ-4-บี | ซีเอฟ-4-เอสบี | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| CF-1/2-NB | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| ซีเอฟ-1/2-บี | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-NB | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| ซีเอฟ-5/8-บี | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| ซีเอฟ-3/4-บี | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟ-7/8-บี | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟ-1-บี | ซีเอฟ-1-เอสบี | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีเอฟ-1 1/8-บี | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีเอฟ-1 1/4-บี | ซีเอฟ-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีเอฟ-1 3/8-บี | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีเอฟ-1 1/2-บี | ซีเอฟ-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | ซีเอฟ-1 5/8-เอสบี | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีเอฟ-1 3/4-บี | ซีเอฟ-1 3/4-เอสบี | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | ซีเอฟ-1 7/8-เอสบี | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีเอฟ-2-บี | ซีเอฟ-2-เอสบี | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีเอฟ-2 1/4-บี | ซีเอฟ-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีเอฟ-2 1/2-บี | ซีเอฟ-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟ-2 3/4-บี | ซีเอฟ-2 3/4-เอสบี | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟ-3-บี | ซีเอฟ-3-เอสบี | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีเอฟ-3 1/4-บี | ซีเอฟ-3 1/4-เอสบี | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | ซีเอฟ-3 1/2-เอสบี | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| ซีเอฟ-4-บี | ซีเอฟ-4-เอสบี | 3/4 | 1/8 | 1/4 | 5,000 | 44770 | 29985 |
