รายละเอียดสินค้า:
|
| ชื่อ: | สตั๊ดหนัก ลูกเบี้ยว นิ้ว ลูกเบี้ยว รูหกเหลี่ยม | วัสดุ: | เหล็กกล้าคุณภาพแบริ่งโลหะผสมสูง (ปรับแต่งเหล็กกล้าไร้สนิม) |
|---|---|---|---|
| วิธีการติดตั้ง: | รูหกเหลี่ยม | ช่วงขนาด: | นิ้ว |
| การกำหนดค่า OD: | เส้นผ่านศูนย์กลางภายนอกทรงกระบอก | องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็ม - ส่วนเติมเต็ม |
| พิมพ์: | สตั๊ดหนัก | ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด |
| ประเภทซีล: | มีทั้งแบบซีลและไม่ซีล | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| แสงสูง: | ผู้ติดตามลูกเบี้ยวชนิดสตั๊ดสีดำ,ผู้ติดตามลูกเบี้ยวชนิดสตั๊ดออกไซด์,ผู้ติดตามลูกเบี้ยวแบริ่ง Hex Hole |
||

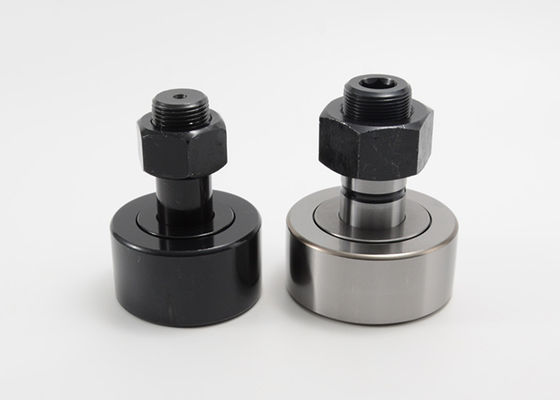

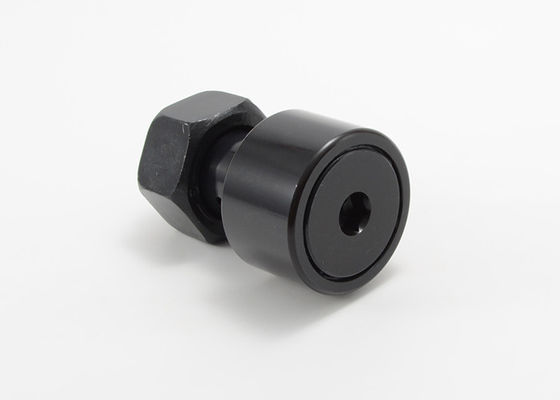

สตั๊ดหนัก ทรงกระบอก นิ้ว ลูกเบี้ยว ลูกเบี้ยว สตั๊ด รูหกเหลี่ยม CFH 1 3/4 B CFH 1 3/4 SB
มูเอตต์ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลักษณะเฉพาะ:
ลูกเบี้ยวซีรีย์นิ้วทรงกระบอกสตั๊ดหนักพร้อมรูหกเหลี่ยมข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีเอฟเอช 1/2 บ | ซีเอฟเอช 1/2 เอสบี | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 บ | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| ซีเอฟเอช 5/8 บ | ซีเอฟเอช 5/8 เอสบี | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 บ | CFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 บ | ซีเอฟเอช 3/4 เอสบี | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีเอฟเอช 7/8 บ | ซีเอฟเอช 7/8 เอสบี | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| ซีเอฟเอช 1 บี | ซีเอฟเอช 1 เอสบี | 1,000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 บ | ซีเอฟเอช 1 1/8 เอสบี | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 บ | ซีเอฟเอช 1 1/4 เอสบี | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| ซีเอฟเอช 1 3/8 บ | ซีเอฟเอช 1 3/8 เอสบี | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 บ | ซีเอฟเอช 1 1/2 เอสบี | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีเอฟเอช 1 5/8 บ | ซีเอฟเอช 1 5/8 เอสบี | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| ซีเอฟเอช 1 3/4 บ | ซีเอฟเอช 1 3/4 เอสบี | 1.750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีเอฟเอช 1 7/8 บ | ซีเอฟเอช 1 7/8 เอสบี | 1.875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| ซีเอฟเอช 2 บี | ซีเอฟเอช 2 เอสบี | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 บ | ซีเอฟเอช 2 1/4 เอสบี | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| ซีเอฟเอช 2 1/2 บ | ซีเอฟเอช 2 1/2 เอสบี | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีเอฟเอช 2 3/4 บ | ซีเอฟเอช 2 3/4 เอสบี | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| ซีเอฟเอช 3 บี | ซีเอฟเอช 3 เอสบี | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 บ | ซีเอฟเอช 3 1/4 เอสบี | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 บ | ซีเอฟเอช 3 1/2 เอสบี | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| ซีเอฟเอช 4 บี | ซีเอฟเอช 4 เอสบี | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| ซีเอฟเอช 1/2 บ | ซีเอฟเอช 1/2 เอสบี | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 บ | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| ซีเอฟเอช 5/8 บ | ซีเอฟเอช 5/8 เอสบี | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 บ | CFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 บ | ซีเอฟเอช 3/4 เอสบี | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีเอฟเอช 7/8 บ | ซีเอฟเอช 7/8 เอสบี | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| ซีเอฟเอช 1 บี | ซีเอฟเอช 1 เอสบี | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 บ | ซีเอฟเอช 1 1/8 เอสบี | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 บ | ซีเอฟเอช 1 1/4 เอสบี | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 บ | ซีเอฟเอช 1 3/8 เอสบี | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 บ | ซีเอฟเอช 1 1/2 เอสบี | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีเอฟเอช 1 5/8 บ | ซีเอฟเอช 1 5/8 เอสบี | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| ซีเอฟเอช 1 3/4 บ | ซีเอฟเอช 1 3/4 เอสบี | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีเอฟเอช 1 7/8 บ | ซีเอฟเอช 1 7/8 เอสบี | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| ซีเอฟเอช 2 บี | ซีเอฟเอช 2 เอสบี | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 บ | ซีเอฟเอช 2 1/4 เอสบี | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| ซีเอฟเอช 2 1/2 บ | ซีเอฟเอช 2 1/2 เอสบี | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีเอฟเอช 2 3/4 บ | ซีเอฟเอช 2 3/4 เอสบี | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| ซีเอฟเอช 3 บี | ซีเอฟเอช 3 เอสบี | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| CFH 3 1/4 บ | ซีเอฟเอช 3 1/4 เอสบี | 5/8 | 1/8 | 1/4 | 5,000 | 49820 | 15720 |
| CFH 3 1/2 บ | ซีเอฟเอช 3 1/2 เอสบี | 11/16 | 1/8 | 1/4 | 5,000 | 63250 | 22800 |
| ซีเอฟเอช 4 บี | ซีเอฟเอช 4 เอสบี | 3/4 | 1/8 | 1/4 | 5,000 | 89540 | 29985 |
