รายละเอียดสินค้า:
|
| ชื่อ: | สตั๊ดผู้ติดตามลูกเบี้ยวมงกุฎนิ้วพร้อมรูหกเหลี่ยมบูชนอกรีต | วัสดุ: | เหล็กกล้าคุณภาพตลับลูกปืนโลหะผสมสูง |
|---|---|---|---|
| พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ | ระบบการวัด: | นิ้ว |
| คุณลักษณะการติดตั้ง: | รูหกเหลี่ยม | ประเภทการก่อสร้างขั้นพื้นฐาน: | สตั๊ดครอบฟันเส้นผ่านศูนย์กลางภายนอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็ม - ส่วนเติมเต็ม | การปรับ: | บูชประหลาด |
| ประเภทซีล: | มาตรฐาน / กำหนดเอง | ตำแหน่งรูหล่อลื่น: | ด้านสตั๊ด |
| แสงสูง: | ลูกเบี้ยวลูกเบี้ยวบูช,ลูกเบี้ยวลูกเบี้ยวสวมมงกุฎ,ลูกเบี้ยวรูหกเหลี่ยมและลูกเบี้ยวลูกเบี้ยว |
||

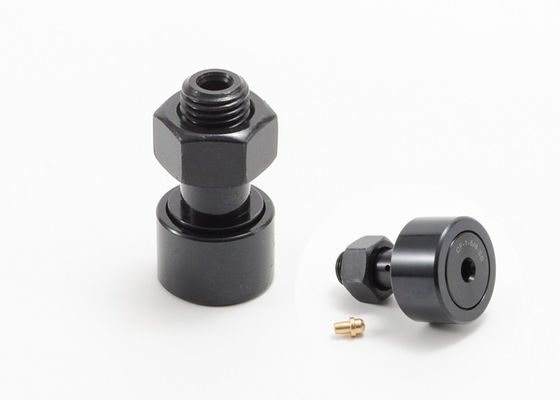

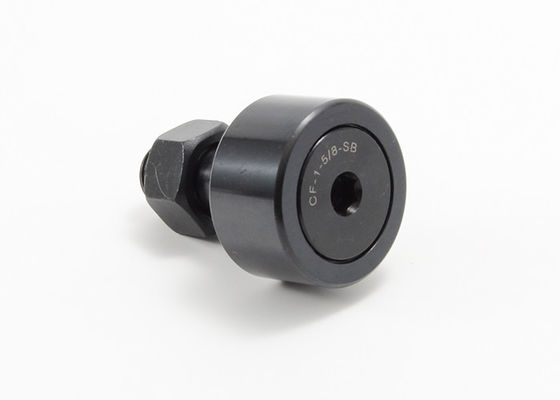

มงกุฎลูกเบี้ยวลูกเบี้ยวสตั๊ดบูชนอกรีต รูหกเหลี่ยม CCFE 3/4 SB CCFE 1 3/4 SB
MOUETTE ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆMouette เสนอตารางการแลกเปลี่ยนเพิ่มเติมเช่นตลับลูกปืน mcgill cam follower, iko cam follower, skf cam follower, ina cam follower, rbc cam follower, smith cam follower และ nsk cam follower
ลูกเบี้ยวชนิดสตั๊ดซีรีส์ Crowned Inch Series พร้อมบุชนอกรีตและรูหกเหลี่ยม
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | ความยาวบุชนอกรีต (G) |
พุ่มไม้ประหลาด Dia. (พ.ศ.) |
ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีซีเอฟอี 1/2 NB | ซีซีเอฟอี 1/2 เอ็น เอสบี | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| ซีซีเอฟ 1/2 บ | ซีซีเอฟอี 1/2 เอสบี | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 บ | CCFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| ซีซีเอฟ 5/8 บ | ซีซีเอฟอี 5/8 เอสบี | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 11/16 บ | ซีซีเอฟ 11/16 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| ซีซีเอฟ 3/4 บ | ซีซีเอฟอี 3/4 เอสบี | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| ซีซีเอฟ 7/8 บ | ซีซีเอฟอี 7/8 เอสบี | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| ซีซีเอฟอี 1 บี | ซีซีเอฟอี 1 เอสบี | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/8 บ | ซีซีเอฟอี 1 1/8 เอสบี | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| ซีซีเอฟ 1 1/4 บ | ซีซีเอฟอี 1 1/4 เอสบี | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 3/8 บ | ซีซีเอฟอี 1 3/8 เอสบี | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| ซีซีเอฟ 1 1/2 บ | ซีซีเอฟอี 1 1/2 เอสบี | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 5/8 บ | ซีซีเอฟอี 1 5/8 เอสบี | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 3/4 บ | ซีซีเอฟอี 1 3/4 เอสบี | 1.750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| ซีซีเอฟ 1 7/8 บ | ซีซีเอฟอี 1 7/8 เอสบี | 1.875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| ซีซีเอฟอี 2 บี | ซีซีเอฟอี 2 เอสบี | 2.000 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 บ | ซีซีเอฟอี 2 1/4 เอสบี | 2.250 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 |
| ซีซีเอฟ 2 1/2 บ | ซีซีเอฟอี 2 1/2 เอสบี | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 บ | ซีซีเอฟอี 2 3/4 เอสบี | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| ซีซีเอฟอี 3 บี | ซีซีเอฟอี 3 เอสบี | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 บ | ซีซีเอฟอี 3 1/4 เอสบี | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีซีเอฟ 3 1/2 บ | ซีซีเอฟอี 3 1/2 เอสบี | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซีซีเอฟ 4 บี | ซีซีเอฟอี 4 เอสบี | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| เปิดผนึก | ปิดผนึก | อี.ซี.ซี. | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | |
| สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | |||||
| ซีซีเอฟอี 1/2 NB | ซีซีเอฟอี 1/2 เอ็น เอสบี | .010 | - | 15 | 720 | 620 |
| ซีซีเอฟ 1/2 บ | ซีซีเอฟอี 1/2 เอสบี | .010 | - | 15 | 790 | 680 |
| CCFE 9/16 บ | CCFE 9/16 SB | .010 | - | 15 | 790 | 680 |
| ซีซีเอฟ 5/8 บ | ซีซีเอฟอี 5/8 เอสบี | .015 | - | 35 | 1215 | 955 |
| CCFE 11/16 บ | ซีซีเอฟ 11/16 SB | .015 | - | 35 | 1215 | 955 |
| ซีซีเอฟ 3/4 บ | ซีซีเอฟอี 3/4 เอสบี | .015 | 3/16 | 95 | 2065 | 1660 |
| ซีซีเอฟ 7/8 บ | ซีซีเอฟอี 7/8 เอสบี | .015 | 3/16 | 95 | 2065 | 1660 |
| ซีซีเอฟอี 1 บี | ซีซีเอฟอี 1 เอสบี | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 บ | ซีซีเอฟอี 1 1/8 เอสบี | .030 | 3/16 | 250 | 3060 | 2225 |
| ซีซีเอฟ 1 1/4 บ | ซีซีเอฟอี 1 1/4 เอสบี | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 บ | ซีซีเอฟอี 1 3/8 เอสบี | .030 | 3/16 | 350 | 4250 | 3930 |
| ซีซีเอฟ 1 1/2 บ | ซีซีเอฟอี 1 1/2 เอสบี | .030 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 5/8 บ | ซีซีเอฟอี 1 5/8 เอสบี | .030 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 3/4 บ | ซีซีเอฟอี 1 3/4 เอสบี | .030 | 3/16 | 1250 | 7920 | 6385 |
| ซีซีเอฟ 1 7/8 บ | ซีซีเอฟอี 1 7/8 เอสบี | .030 | 3/16 | 1250 | 7920 | 6385 |
| ซีซีเอฟอี 2 บี | ซีซีเอฟอี 2 เอสบี | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 บ | ซีซีเอฟอี 2 1/4 เอสบี | .030 | 3/16 | 1500 | 10570 | 8090 |
| ซีซีเอฟ 2 1/2 บ | ซีซีเอฟอี 2 1/2 เอสบี | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 บ | ซีซีเอฟอี 2 3/4 เอสบี | .030 | 3/16 | 2250 | 16450 | 11720 |
| ซีซีเอฟอี 3 บี | ซีซีเอฟอี 3 เอสบี | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 บ | ซีซีเอฟอี 3 1/4 เอสบี | .060 | 1/4 | 3450 | 24910 | 15720 |
| ซีซีเอฟ 3 1/2 บ | ซีซีเอฟอี 3 1/2 เอสบี | .060 | 1/4 | 4200 | 31625 | 22800 |
| ซีซีเอฟ 4 บี | ซีซีเอฟอี 4 เอสบี | .060 | 1/4 | 5,000 | 44770 | 29985 |
