รายละเอียดสินค้า:
|
| ชื่อ: | รูหกเหลี่ยมลูกเบี้ยวนิ้วสตั๊ดมงกุฎ | วัสดุ: | เหล็กแบริ่ง (มีสแตนเลส) |
|---|---|---|---|
| คุณลักษณะการติดตั้ง: | รูหกเหลี่ยม | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| ช่วงขนาด: | ชุดนิ้ว | การกำหนดค่า OD:: | สวมมงกุฎเส้นผ่านศูนย์กลางภายนอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม | การปรับ: | ไม่มี |
| ประเภทซีล: | มีซีล/ไม่มีซีล | หล่อลื่นได้:: | ใช่ |
| แสงสูง: | ผู้ติดตามลูกเบี้ยวสำหรับงานหนักสวมมงกุฎ,ลูกเบี้ยวลูกเบี้ยวสำหรับงานหนักรูหกเหลี่ยม,ลูกเบี้ยวลูกเบี้ยวแบบปิดผนึก |
||

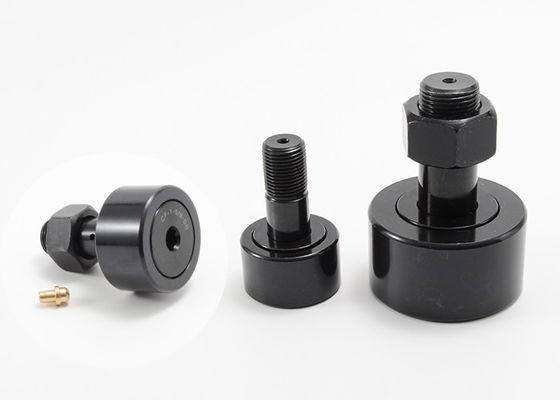

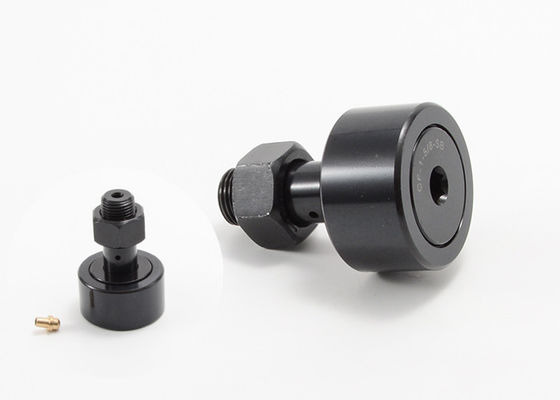

หัวลูกเบี้ยวลูกเบี้ยวสตั๊ด Hex Hole Sealed CCF 1/2 N SB เหล็กตลับลูกปืน
ออกแบบมาเพื่อเพิ่มการเคลื่อนไหวที่ต้องการด้วยโครงสร้างที่แข็งแรงและสม่ำเสมอผู้ติดตามลูกเบี้ยวมีโปรไฟล์ที่เรียบง่ายและแรงเสียดทานต่ำเพื่อเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยมีความต้องการการหล่อลื่นต่ำ
มูเอตต์ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆMouette เสนอตารางการแลกเปลี่ยนเพิ่มเติมเช่นตลับลูกปืน mcgill cam follower, iko cam follower, skf cam follower, ina cam follower, rbc cam follower, smith cam follower และ nsk cam follower
รูหกเหลี่ยมลูกเบี้ยวลูกเบี้ยวนิ้วหัวแม่มือข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีซีเอฟ 1/2 NB | ซีซีเอฟ 1/2 เอ็นเอสบี | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| ซีซีเอฟ 1/2 บ | ซีซีเอฟ 1/2 SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 บ | CCF 9/16 สบพ | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| ซีซีเอฟ 5/8 NB | ซีซีเอฟ 5/8 N SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| ซีซีเอฟ 5/8 บ | ซีซีเอฟ 5/8 เอสบี | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 บ | ซีซีเอฟ 11/59 สบพ | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซีซีเอฟ 3/4 บ | ซีซีเอฟ 3/4 เอสบี | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีซีเอฟ 7/8 บ | ซีซีเอฟ 7/8 เอสบี | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซีซีเอฟ 1 บี | ซีซีเอฟ 1 สบพ | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีซีเอฟ 1 1/8 บ | ซีซีเอฟ 1 1/8 เอสบี | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีซีเอฟ 1 1/4 บ | ซีซีเอฟ 1 1/4 เอสบี | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีซีเอฟ 1 3/8 บ | ซีซีเอฟ 1 3/8 เอสบี | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีซีเอฟ 1 1/2 บ | ซีซีเอฟ 1 1/2 เอสบี | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 5/8 บ | ซีซีเอฟ 1 5/8 เอสบี | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 3/4 บ | ซีซีเอฟ 1 3/4 เอสบี | 1.750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีซีเอฟ 1 7/8 บ | ซีซีเอฟ 1 7/8 เอสบี | 1.875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีซีเอฟ 2 บี | ซีซีเอฟ 2 เอสบี | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีซีเอฟ 2 1/4 บ | ซีซีเอฟ 2 1/4 เอสบี | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีซีเอฟ 2 1/2 บ | ซีซีเอฟ 2 1/2 เอสบี | 2.500 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีซีเอฟ 2 3/4 บ | ซีซีเอฟ 2 3/4 เอสบี | 2.750 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีซีเอฟ 3 บี | ซีซีเอฟ 3 เอสบี | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีซีเอฟ 3 1/4 บ | ซีซีเอฟ 3 1/4 เอสบี | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีซีเอฟ 3 1/2 บ | ซีซีเอฟ 3 1/2 เอสบี | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซีซีเอฟ 4 บี | ซีซีเอฟ 4 เอสบี | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | ซีซีเอฟ 5 เอสบี | 5.000 | 2.750 | 2.000 | 5 1/59 | 2 9/16 | 2-12 |
| - | ซีซีเอฟ 6 เอสบี | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | ซี.ซี.เอฟ. 7 เอสบี | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 |
| - | ซีซีเอฟ 8 เอสบี | 8,000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | ซีซีเอฟ 9 เอสบี | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | ซีซีเอฟ 10 เอสบี | 10,000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| ซีซีเอฟ 1/2 NB | ซีซีเอฟ 1/2 เอ็นเอสบี | - | - | - | 15 | 720 | 620 |
| ซีซีเอฟ 1/2 บ | ซีซีเอฟ 1/2 SB | - | - | - | 15 | 790 | 680 |
| CCF 9/16 บ | CCF 9/16 สบพ | - | - | - | 15 | 790 | 680 |
| ซีซีเอฟ 5/8 NB | ซีซีเอฟ 5/8 N SB | - | - | - | 35 | 1085 | 930 |
| ซีซีเอฟ 5/8 บ | ซีซีเอฟ 5/8 เอสบี | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 บ | ซีซีเอฟ 11/59 สบพ | - | - | - | 35 | 1215 | 955 |
| ซีซีเอฟ 3/4 บ | ซีซีเอฟ 3/4 เอสบี | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีซีเอฟ 7/8 บ | ซีซีเอฟ 7/8 เอสบี | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซีซีเอฟ 1 บี | ซี.ซี.เอฟ.1 เอสบี | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีซีเอฟ 1 1/8 บ | ซีซีเอฟ 1 1/8 เอสบี | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีซีเอฟ 1 1/4 บ | ซีซีเอฟ 1 1/4 เอสบี | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีซีเอฟ 1 3/8 บ | ซีซีเอฟ 1 3/8 เอสบี | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีซีเอฟ 1 1/2 บ | ซีซีเอฟ 1 1/2 เอสบี | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 5/8 บ | ซีซีเอฟ 1 5/8 เอสบี | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 3/4 บ | ซีซีเอฟ 1 3/4 เอสบี | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีซีเอฟ 1 7/8 บ | ซีซีเอฟ 1 7/8 เอสบี | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีซีเอฟ 2 บี | ซีซีเอฟ 2 เอสบี | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีซีเอฟ 2 1/4 บ | ซีซีเอฟ 2 1/4 เอสบี | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีซีเอฟ 2 1/2 บ | ซีซีเอฟ 2 1/2 เอสบี | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีซีเอฟ 2 3/4 บ | ซีซีเอฟ 2 3/4 เอสบี | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีซีเอฟ 3 บี | ซีซีเอฟ 3 เอสบี | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีซีเอฟ 3 1/4 บ | ซีซีเอฟ 3 1/4 เอสบี | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีซีเอฟ 3 1/2 บ | ซีซีเอฟ 3 1/2 เอสบี | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| ซีซีเอฟ 4 บี | ซีซีเอฟ 4 เอสบี | 3/4 | 1/8 | 1/4 | 5,000 | 44770 | 29985 |
| - | ซีซีเอฟ 5 เอสบี | 7/8 | 3/16 | 1/4” NPT | 5,000 | 67950 | 46575 |
| - | ซีซีเอฟ 6 เอสบี | 1 | 3/16 | 1/4” NPT | 5,000 | 80450 | 60000 |
| - | ซี.ซี.เอฟ. 7 เอสบี | 1 1/4 | 3/16 | 1/4” NPT | 5,000 | 106930 | 75380 |
| - | ซีซีเอฟ 8 เอสบี | - | - | 1/4” NPT | 5,000 | 144100 | 92200 |
| - | ซีซีเอฟ 9 เอสบี | - | - | 1/4” NPT | 5,000 | 183430 | 113260 |
| - | ซีซีเอฟ 10 เอสบี | - | - | 1/4” NPT | 5,000 | 215565 | 131545 |
