รายละเอียดสินค้า:
|
| ชื่อ: | สตั๊ด Type Cam ผู้ติดตาม | วัสดุ: | เหล็กกล้าคุณภาพตลับลูกปืนโลหะผสมสูง |
|---|---|---|---|
| ฐานสิบหก/สล็อต: | ช่องเสียบไขควงชนิดสตั๊ด | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| ช่วงขนาด: | ซีรี่ส์นิ้ว (OD เป็นนิ้ว) | การกำหนดค่า OD: | สตั๊ดประเภทครอบฟันเส้นผ่านศูนย์กลางภายนอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็ม - ส่วนเติมเต็ม | ประเภทสตั๊ด: | สตั๊ดมาตรฐาน |
| ประเภทซีล: | มาตรฐาน / กำหนดเอง | หล่อลื่นได้: | ใช่ |
| แสงสูง: | ลูกเบี้ยวเพลาลูกเบี้ยวติดมงกุฎ,ตัวยึดแกนลูกเบี้ยวเพลาลูกเบี้ยว,ตลับลูกปืนลูกเบี้ยวลูกกลิ้งปิดผนึก |
||

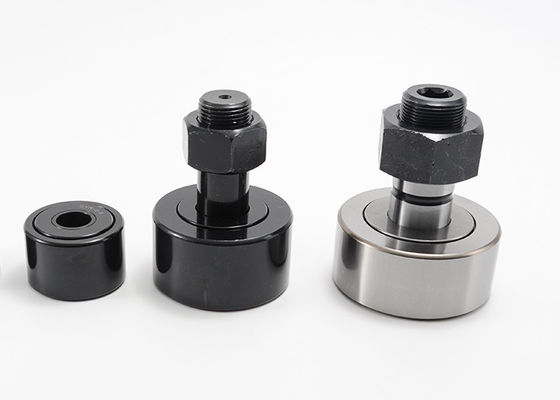

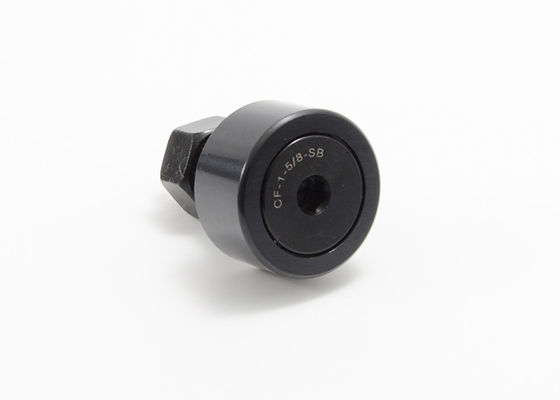

Crowned Inch Cam Follower สล็อตไขควงติดกระดุม CCF 1/2 NS
MOUETTE นิ้ว Cam Followers เป็นตลับลูกปืนเม็ดกลมเสริมคุณสมบัติเหล็กตลับลูกปืนเคลือบออกไซด์สีดำ มีให้เลือกสองรูปแบบการติดตั้งพื้นฐานสำหรับใช้ในระบบอัตโนมัติเชิงกลหรือการใช้งานการเคลื่อนที่เชิงเส้นคุณสมบัติพื้นฐานของเราแต่ละอย่างมีส่วนช่วยให้ประสิทธิภาพการทำงานดีขึ้น ในขณะที่ตัวเลือกซีลช่วยป้องกันการสัมผัสระหว่างโลหะกับโลหะภายในตลับลูกปืน ในขณะเดียวกันก็เป็นเกราะป้องกันไม่ให้สารปนเปื้อนเข้ามา และช่วยให้ระบายจาระบีส่วนเกินหรือจาระบีเก่าระหว่างการหล่อลื่นนอกจากตัวเลือกการซีลแล้ว ตลับลูกปืนเหล่านี้ยังมีตัวเลือกหลายขนาดและชุดค่าผสมเพื่อให้เป็นโซลูชันเฉพาะสำหรับการใช้งาน
มูเอตต์ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆเวอร์ ผู้ติดตามลูกเบี้ยวของสมิธ และผู้ติดตามลูกเบี้ยวของ nsk
ความสามารถที่กำหนดเอง:
· ลูกค้ากำหนดจาระบีเติมจากโรงงาน
· ติดตั้งจาระบีแล้ว
· การปรับเปลี่ยนความยาวของสตั๊ดหรือเกลียว
· ความแตกต่างของเส้นผ่านศูนย์กลางลูกกลิ้งหรือความคลาดเคลื่อน
· ออกแบบตามการออกแบบตามสั่ง
สล็อตไขควงติดกระดุมเม็ดมะยมนิ้วลูกเบี้ยวข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | สตัดเส้นผ่านศูนย์กลาง(SD) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีซีเอฟ 1/2 น | ซีซีเอฟ 1/2 NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| ซี.ซี.เอฟ.1/2 | ซีซีเอฟ 1/2 ส | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| ซี.ซี.เอฟ.9/16 | ซี.ซี.เอฟ 9/59 ส | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| ซีซีเอฟ 5/8 น | ซีซีเอฟ 5/8 NS | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซี.ซี.เอฟ.5/8 | ซีซีเอฟ 5/8 ส | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซี.ซี.เอฟ.11/16 | ซี.ซี.เอฟ.11/59 ส | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| ซี.ซี.เอฟ.3/4 | ซีซีเอฟ 3/4 ส | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซี.ซี.เอฟ.7/8 | ซีซีเอฟ 7/8 ส | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| ซี.ซี.เอฟ.1 | ซีซีเอฟ 1 ส | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีซีเอฟ 1 1/8 | ซีซีเอฟ 1 1/8 ส | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| ซีซีเอฟ 1 1/4 | ซีซีเอฟ 1 1/4 ส | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีซีเอฟ 1 3/8 | ซีซีเอฟ 1 3/8 ส | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| ซีซีเอฟ 1 1/2 | ซีซีเอฟ 1 1/2 ส | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 5/8 | ซีซีเอฟ 1 5/8 ส | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| ซีซีเอฟ 1 3/4 | ซีซีเอฟ 1 3/4 ส | 1.750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซีซีเอฟ 1 7/8 | ซีซีเอฟ 1 7/8 ส | 1.875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| ซี.ซี.เอฟ.2 | ซีซีเอฟ 2 ส | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีซีเอฟ 2 1/4 | ซีซีเอฟ 2 1/4 ส | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| ซีซีเอฟ 2 1/2 | ซีซีเอฟ 2 1/2 ส | 2.500 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซีซีเอฟ 2 3/4 | ซีซีเอฟ 2 3/4 ส | 2.750 | 1.500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| ซี.ซี.เอฟ.3 | ซีซีเอฟ 3 ส | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีซีเอฟ 3 1/4 | ซีซีเอฟ 3 1/4 ส | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| ซีซีเอฟ 3 1/2 | ซีซีเอฟ 3 1/2 ส | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซี.ซี.เอฟ.4 | ซีซีเอฟ 4 ส | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | ซีซีเอฟ 5 ส | 5.000 | 2.750 | 2.000 | 5 1/59 | 2 9/16 | 2-12 |
| - | ซีซีเอฟ 6 ส | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | ซีซีเอฟ 7 ส | 7.000 | 3.750 | 3.000 | 7 11/16 | 4 1/8 | 3-12 |
| - | ซีซีเอฟ 8 ส | 8,000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | ซีซีเอฟ 9 ส | 9.000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | ซีซีเอฟ 10 ส | 10,000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| เปิดผนึก | ปิดผนึก | หลุมน้ำมัน | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | ||
| ศูนย์หลุม (HC) | รู Dia(เอชดี) | สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| ซีซีเอฟ 1/2 น | ซีซีเอฟ 1/2 NS | - | - | 1/8 | 15 | 720 | 620 |
| ซี.ซี.เอฟ.1/2 | ซีซีเอฟ 1/2 ส | - | - | 1/8 | 15 | 790 | 680 |
| ซี.ซี.เอฟ.9/16 | ซี.ซี.เอฟ 9/59 ส | - | - | 1/8 | 15 | 790 | 680 |
| ซีซีเอฟ 5/8 น | ซีซีเอฟ 5/8 NS | - | - | 1/8 | 35 | 1085 | 930 |
| ซี.ซี.เอฟ.5/8 | ซีซีเอฟ 5/8 ส | - | - | 1/8 | 35 | 1215 | 955 |
| ซี.ซี.เอฟ.11/16 | ซี.ซี.เอฟ.11/59 ส | - | - | 1/8 | 35 | 1215 | 955 |
| ซี.ซี.เอฟ.3/4 | ซีซีเอฟ 3/4 ส | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซี.ซี.เอฟ.7/8 | ซีซีเอฟ 7/8 ส | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| ซี.ซี.เอฟ.1 | ซีซีเอฟ 1 ส | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีซีเอฟ 1 1/8 | ซีซีเอฟ 1 1/8 ส | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| ซีซีเอฟ 1 1/4 | ซีซีเอฟ 1 1/4 ส | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีซีเอฟ 1 3/8 | ซีซีเอฟ 1 3/8 ส | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| ซีซีเอฟ 1 1/2 | ซีซีเอฟ 1 1/2 ส | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 5/8 | ซีซีเอฟ 1 5/8 ส | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| ซีซีเอฟ 1 3/4 | ซีซีเอฟ 1 3/4 ส | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซีซีเอฟ 1 7/8 | ซีซีเอฟ 1 7/8 ส | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| ซี.ซี.เอฟ.2 | ซีซีเอฟ 2 ส | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีซีเอฟ 2 1/4 | ซีซีเอฟ 2 1/4 ส | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| ซีซีเอฟ 2 1/2 | ซีซีเอฟ 2 1/2 ส | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซีซีเอฟ 2 3/4 | ซีซีเอฟ 2 3/4 ส | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| ซี.ซี.เอฟ.3 | ซีซีเอฟ 3 ส | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีซีเอฟ 3 1/4 | ซีซีเอฟ 3 1/4 ส | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| ซีซีเอฟ 3 1/2 | ซีซีเอฟ 3 1/2 ส | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| ซี.ซี.เอฟ.4 | ซีซีเอฟ 4 ส | 3/4 | 1/8 | 1/4 | 5,000 | 44770 | 29985 |
| - | ซีซีเอฟ 5 ส | 7/8 | 3/16 | 1/4” NPT | 5,000 | 67950 | 46575 |
| - | ซีซีเอฟ 6 ส | 1 | 3/16 | 1/4” NPT | 5,000 | 80450 | 60000 |
| - | ซีซีเอฟ 7 ส | 1 1/4 | 3/16 | 1/4” NPT | 5,000 | 106930 | 75380 |
| - | ซีซีเอฟ 8 ส | - | - | 1/4” NPT | 5,000 | 144100 | 92200 |
| - | ซีซีเอฟ 9 ส | - | - | 1/4” NPT | 5,000 | 183430 | 113260 |
| - | ซีซีเอฟ 10 ส | - | - | 1/4” NPT | 5,000 | 215565 | 131545 |
