รายละเอียดสินค้า:
|
| ชื่อ: | ลูกเบี้ยวสตั๊ดลูกเบี้ยวนิ้วทรงกระบอก | วัสดุ: | ตลับลูกปืนโลหะผสมสูง เหล็กกล้า / สเตนเลสคุณภาพ |
|---|---|---|---|
| คุณลักษณะการติดตั้ง: | รูหกเหลี่ยม | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| ช่วงขนาด: | ซีรี่ส์นิ้ว (OD เป็นนิ้ว) | ประเภทการก่อสร้างขั้นพื้นฐาน: | สตัด ประเภท ทรงกระบอก เส้นผ่านศูนย์กลางภายนอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม | การกำหนดค่าระบบ: | การกำหนดค่านอกรีต |
| ประเภทซีล: | มาตรฐาน / กำหนดเอง | การหล่อลื่น: | จาระบีเชลล์ 3# |
| แสงสูง: | CFE 7/8 SB ลูกเบี้ยวชนิดสตั๊ด ลูกเบี้ยวและลูกเบี้ยวนอกรีตทรงกระบอก ลูกเบี้ยวนอกรีตและลูกเบี้ยวปิดรูหกเหลี่ยม,Cylindrical eccentric cam and follower,eccentric cam and follower Hex Hole Sealed |
||

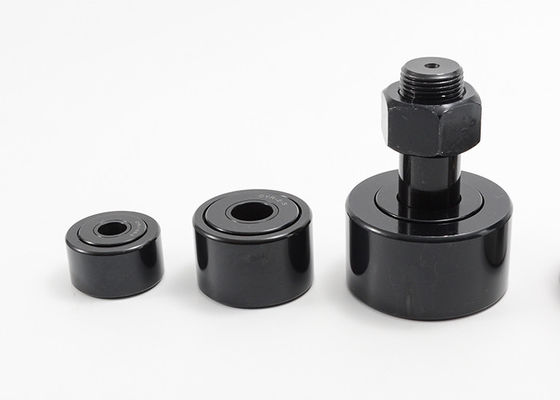

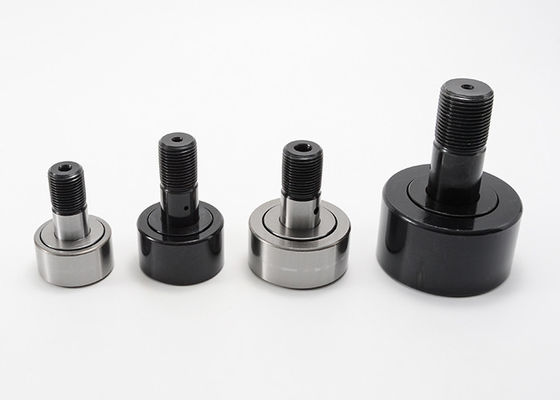

McGill ลูกเบี้ยวนิ้วลูกเบี้ยวสตั๊ด Hex Hole Sealed Eccentric CFE 7/8 SB
ออกแบบมาเพื่อเพิ่มการเคลื่อนไหวที่ต้องการด้วยโครงสร้างที่แข็งแรงและสม่ำเสมอผู้ติดตามลูกเบี้ยวมีโปรไฟล์ที่เรียบง่ายและแรงเสียดทานต่ำเพื่อเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยมีความต้องการการหล่อลื่นต่ำ
มูเอตต์ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆMouette เสนอตารางการแลกเปลี่ยนเพิ่มเติมเช่นตลับลูกปืน mcgill cam follower, iko cam follower, skf cam follower, ina cam follower, rbc cam follower, smith cam follower และ nsk cam follower
แกนลูกเบี้ยวนิ้วทรงกระบอก ซีรีส์ CFE ข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | ความยาวบุชนอกรีต (G) | พุ่มไม้ประหลาด Dia.(พ.ศ.) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS |
| ซีเอฟอี 1/2 NB | CFE 1/2 N SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| สคศ. 1/2 บ | ซีเอฟ 1/2 สบพ | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 บ | CFE 9/16 สบพ | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 บ | ซีเอฟ 5/8 สบพ | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 11/16 บ | CFE 11/16 สบพ | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 3/4 บ | คศ.3/4 สบพ | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 7/8 บ | ซีเอฟ 7/8 สบพ | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| ซีเอฟอี 1 บี | ซีเอฟอี 1 เอสบี | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| สคศ. 1 1/8 บ | สคฟ. 1 1/8 สบ | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| สคศ. 1 1/4 บ | ซีเอฟอี 1 1/4 เอสบี | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| สคศ. 1 3/8 บ | CFE 1 3/8 สบ | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| สคศ. 1 1/2 บ | สคฟ. 1 1/2 สบพ | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| คศ.1 5/8 บ | ซีเอฟอี 1 5/8 เอสบี | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| สคศ. 1 3/4 บ | ซีเอฟอี 1 3/4 เอสบี | 1.750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 1 7/8 บ | ซีเอฟอี 1 7/8 เอสบี | 1.875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
| ซีเอฟอี 2 บี | ซีเอฟอี 2 เอสบี | 2.000 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 |
| สคศ. 2 1/4 บ | ซีเอฟอี 2 1/4 เอสบี | 2.250 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 |
| สคศ. 2 1/2 บ | ซีเอฟอี 2 1/2 เอสบี | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| สคศ. 2 3/4 บ | ซีเอฟอี 2 3/4 เอสบี | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| ซีเอฟอี 3 บี | ซีเอฟอี 3 เอสบี | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| สคศ. 3 1/4 บ | กศน. 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| สคศ. 3 1/2 บ | กศน. 3 1/2 บ | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| ซีเอฟเอฟ 4 บี | ซีเอฟเอฟ 4 เอสบี | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| เปิดผนึก | ปิดผนึก | อี.ซี.ซี. | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | |
| สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | |||||
| ซีเอฟอี 1/2 NB | CFE 1/2 N SB | .010 | - | 15 | 720 | 620 |
| สคศ. 1/2 บ | ซีเอฟ 1/2 สบพ | .010 | - | 15 | 790 | 680 |
| CFE 9/16 บ | CFE 9/16 สบพ | .010 | - | 15 | 790 | 680 |
| CFE 5/8 บ | ซีเอฟ 5/8 สบพ | .015 | - | 35 | 1215 | 955 |
| CFE 11/16 บ | CFE 11/16 สบพ | .015 | - | 35 | 1215 | 955 |
| CFE 3/4 บ | คศ.3/4 สบพ | .015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 บ | ซีเอฟ 7/8 สบพ | .015 | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟอี 1 บี | ซีเอฟอี 1 เอสบี | .030 | 3/16 | 250 | 3060 | 2225 |
| สคศ. 1 1/8 บ | สคฟ. 1 1/8 สบ | .030 | 3/16 | 250 | 3060 | 2225 |
| สคศ. 1 1/4 บ | ซีเอฟอี 1 1/4 เอสบี | .030 | 3/16 | 350 | 4250 | 3930 |
| สคศ. 1 3/8 บ | CFE 1 3/8 สบ | .030 | 3/16 | 350 | 4250 | 3930 |
| สคศ. 1 1/2 บ | สคฟ. 1 1/2 สบพ | .030 | 3/16 | 650 | 5640 | 4840 |
| คศ.1 5/8 บ | ซีเอฟอี 1 5/8 เอสบี | .030 | 3/16 | 650 | 5640 | 4840 |
| สคศ. 1 3/4 บ | ซีเอฟอี 1 3/4 เอสบี | .030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 บ | ซีเอฟอี 1 7/8 เอสบี | .030 | 3/16 | 1250 | 7920 | 6385 |
| ซีเอฟอี 2 บี | ซีเอฟอี 2 เอสบี | .030 | 3/16 | 1500 | 10570 | 8090 |
| สคศ. 2 1/4 บ | ซีเอฟอี 2 1/4 เอสบี | .030 | 3/16 | 1500 | 10570 | 8090 |
| สคศ. 2 1/2 บ | ซีเอฟอี 2 1/2 เอสบี | .030 | 3/16 | 2250 | 16450 | 11720 |
| สคศ. 2 3/4 บ | ซีเอฟอี 2 3/4 เอสบี | .030 | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟอี 3 บี | ซีเอฟอี 3 เอสบี | .060 | 1/4 | 3450 | 24910 | 15720 |
| สคศ. 3 1/4 บ | กศน. 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| สคศ. 3 1/2 บ | กศน. 3 1/2 บ | .060 | 1/4 | 4200 | 31625 | 22800 |
| ซีเอฟอี 4 บี | ซีเอฟเอฟ 4 เอสบี | .060 | 1/4 | 5,000 | 44770 | 29985 |
คุณสมบัติ:
ลูกกลิ้งเข็มเสริมเต็มแถวเดี่ยว:
เส้นผ่านศูนย์กลาง ความยาว และจำนวนของลูกกลิ้งเข็มได้รับการปรับให้เหมาะสมเพื่อให้อัตราโหลดแบบไดนามิกและคงที่สูง ซึ่งบรรจุอยู่ในขนาดซองตลับลูกปืนมาตรฐานอุตสาหกรรม
เส้นผ่านศูนย์กลางภายนอกทรงกระบอก (OD):
OD ทรงกระบอกสามารถปรับปรุงประสิทธิภาพในการใช้งานบางอย่าง เช่น ปรับปรุงความจุของแทร็กโดยการเพิ่มพื้นที่สัมผัสกับแทร็กให้สูงสุด
สตั๊ดนอกรีต:
ตัวเลือกแกนเยื้องศูนย์กลางเป็นวิธีการปรับตำแหน่งแนวรัศมีของตลับลูกปืนซึ่งสามารถปรับปรุงการแบ่งปันโหลดของชุดตลับลูกปืนแบบอินไลน์การแบ่งปันภาระของผู้ติดตามลูกเบี้ยวช่วยลดต้นทุนการดำเนินงานโดยลดความล้มเหลวก่อนเวลาอันควรเนื่องจากตลับลูกปืนที่บรรทุกมากเกินไป ความต้องการความคลาดเคลื่อนของตำแหน่งรูติดตั้งที่แม่นยำ และให้ความสามารถในการปรับตำแหน่งตลับลูกปืนใหม่เนื่องจากการสึกหรอของรางบุชชิ่งเยื้องศูนย์ถูกกดให้พอดีกับสตั๊ดและไม่ชุบแข็งเพื่อให้เดือยหรือเดือยเกลียวสำหรับล็อคอย่างถาวร
