รายละเอียดสินค้า:
|
| ชื่อ: | ช่องเสียบไขควงลูกเบี้ยวสตั๊ดลูกเบี้ยวทรงกระบอก | วัสดุ: | ตลับลูกปืนโลหะผสมสูง เหล็กกล้า / สเตนเลสคุณภาพ |
|---|---|---|---|
| คุณลักษณะการติดตั้ง: | ช่องเสียบไขควงชนิดสตั๊ด | พื้นผิวเสร็จสิ้น: | การเคลือบออกไซด์สีดำ |
| ขนาด: | นิ้ว | ประเภทการก่อสร้างขั้นพื้นฐาน: | เส้นผ่านศูนย์กลางภายนอกทรงกระบอก |
| องค์ประกอบกลิ้ง: | ลูกกลิ้งเข็มเสริมแบบเต็ม | การกำหนดค่าระบบ: | ด้วยบูชประหลาด |
| ประเภทซีล: | ปิดผนึก / ไม่มีซีล / กำหนดเอง | การหล่อลื่น: | จาระบีเชลล์ 3# |
| แสงสูง: | mcgill Stud Type Cam Follower,ผู้ติดตามลูกเบี้ยวทรงกระบอกปิดผนึก,ผู้ติดตามลูกเบี้ยวทรงกระบอกแบบเต็ม |
||

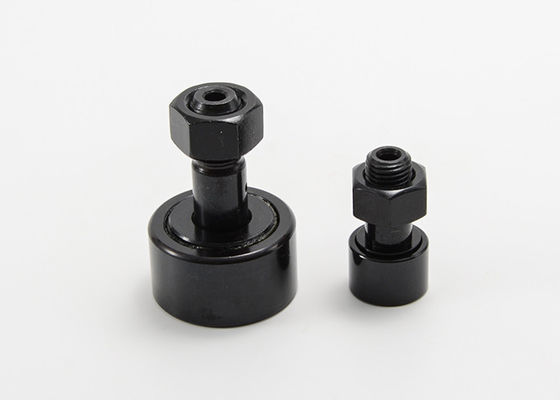

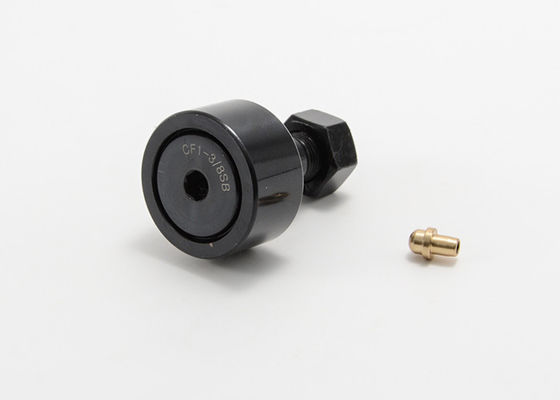

McGill ทรงกระบอกนิ้วสตั๊ด Cam Follower ไขควง Slot Sealed CFE 1/2 S
ชุดประกอบตลับลูกปืนที่ไม่ได้ต่อประกอบประกอบด้วยร่องน้ำด้านในและด้านนอกที่มีความแม่นยำชุบแข็งนอกจากนี้ยังมีชิ้นส่วนประกอบแบบสมบูรณ์หรือแบบแยกชิ้นส่วนเข็ม บอล เรียว หรือทรงกระบอกที่สร้างด้วยสตั๊ดในตัวสตั๊ดรุ่นหนามีไว้สำหรับการบรรทุกหนัก การรองรับแรงกระแทก และการใช้งานที่ต้องการการโก่งตัวน้อยที่สุดยกเว้นสำหรับเส้นผ่านศูนย์กลางของสตั๊ดและการออกแบบเพลทท้าย สตั๊ดรุ่นมาตรฐานและสตั๊ดหนักจะเหมือนกันทุกประการ
มูเอตต์ออกแบบและผลิตสายผลิตภัณฑ์ลูกเบี้ยวที่สมบูรณ์แบบสำหรับการใช้งานในอุตสาหกรรม รวมถึงเครื่องมือเครื่องจักร หุ่นยนต์อุตสาหกรรม การผลิตชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์สำนักงานอัตโนมัติ และสภาพแวดล้อมที่รุนแรงซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นลูกเบี้ยวและลูกกลิ้งตีนตะขาบมอบโซลูชั่นต้านแรงเสียดทานสำหรับการแปลงการหมุนเป็นการเคลื่อนที่เชิงเส้น หรือรองรับแรงขับในแนวรัศมีหรือแรงขับแบบผสมทั้งนี้ขึ้นอยู่กับประเภทขององค์ประกอบการกลิ้ง
ลูกเบี้ยวสเตนเลสสตีลมีไว้สำหรับสภาพแวดล้อมที่สมบุกสมบันซึ่งต้องการความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานกลางแจ้งหรือสำหรับการใช้งาน เช่น โรงงานผลิตอาหารที่ต้องล้างและทำความสะอาดบ่อยๆMouette เสนอตารางการแลกเปลี่ยนเพิ่มเติม เช่น ตลับลูกปืน mcgill cam follower, iko cam follower, skf cam follower, ina cam follower, rbc cam follower, smith cam follower และ nsk cam follower
ช่องเสียบไขควงแกนลูกเบี้ยวนิ้วทรงกระบอก CFE Series ข้อมูลจำเพาะ:
| เปิดผนึก | ปิดผนึก | โรเลอร์ เส้นผ่านศูนย์กลาง(ถ.) | ความกว้างลูกกลิ้ง (W) | ความยาวบุชนอกรีต (G) | พุ่มไม้ประหลาด Dia.(พ.ศ.) | ความยาวสตั๊ด (SL) | นาที.ความยาวของเกลียว (TL) | ดี THR'DS | อี.ซี.ซี. |
| คศ.1/2 | CFE 1/2 ส | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16 ส | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| คศ.5/8 | CFE 5/8 ส | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| สคพ.11/59 | CFE 11/16 ส | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| คศ.3/4 | CFE 3/4 ส | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| ซีเอฟ 7/8 | CFE 7/8 ส | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| ซีเอฟอี 1 | ซีเอฟอี 1 ส | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| สคศ.1 1/8 | คศ 1 1/8 ส | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| สคศ.1 1/4 | สคศ.1 1/4 ส | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| คศ.1 3/8 | CFE 1 3/8 ส | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| สคศ.1 1/2 | สค.1 1/2 ส | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| คศ.1 5/8 | CFE 1 5/8 ส | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| สคศ.1 3/4 | สค.1 3/4 ส | 1.750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8 ส | 1.875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| ซีเอฟอี 2 | ซีเอฟอี 2 เอส | 2.000 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| สคศ.2 1/4 | สค.2 1/4 ส | 2.250 | 1.250 | 1,000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
| สคศ.2 1/2 | สคศ.2 1/2 ส | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| คศ.2 3/4 | ซีเอฟ 2 3/4 ส | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| ซีเอฟอี 3 | ซีเอฟอี 3 ส | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| คศ.3 1/4 | คศ 3 1/4 ส | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| คศ.3 1/2 | คศ 3 1/2 ส | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| ซี.เอฟ.4 | ซีเอฟเอฟ 4 ส | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| เปิดผนึก | ปิดผนึก | หลับขนาดที่เหมาะสม (F) | รีคอมแรงบิดในการหนีบ (ปอนด์) | คะแนนโหลดพื้นฐาน | |
| สูงสุดความจุคงที่ (ปอนด์) | สูงสุดดินความจุ (ปอนด์) | ||||
| คศ.1/2 | CFE 1/2 ส | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 ส | 1/8 | 15 | 790 | 680 |
| คศ.5/8 | CFE 5/8 ส | 1/8 | 35 | 1215 | 955 |
| สคพ.11/59 | CFE 11/16 ส | 1/8 | 35 | 1215 | 955 |
| คศ.3/4 | CFE 3/4 ส | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟ 7/8 | CFE 7/8 ส | 3/16 | 95 | 2065 | 1660 |
| ซีเอฟอี 1 | ซีเอฟอี 1 ส | 3/16 | 250 | 3060 | 2225 |
| สคศ.1 1/8 | คศ 1 1/8 ส | 3/16 | 250 | 3060 | 2225 |
| สคศ.1 1/4 | สคศ.1 1/4 ส | 3/16 | 350 | 4250 | 3930 |
| คศ.1 3/8 | CFE 1 3/8 ส | 3/16 | 350 | 4250 | 3930 |
| สคศ.1 1/2 | สค.1 1/2 ส | 3/16 | 650 | 5640 | 4840 |
| คศ.1 5/8 | CFE 1 5/8 ส | 3/16 | 650 | 5640 | 4840 |
| สคศ.1 3/4 | สค.1 3/4 ส | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 ส | 3/16 | 1250 | 7920 | 6385 |
| ซีเอฟอี 2 | ซีเอฟอี 2 เอส | 3/16 | 1500 | 10570 | 8090 |
| สคศ.2 1/4 | สค.2 1/4 ส | 3/16 | 1500 | 10570 | 8090 |
| สคศ.2 1/2 | สคศ.2 1/2 ส | 3/16 | 2250 | 16450 | 11720 |
| คศ.2 3/4 | ซีเอฟ 2 3/4 ส | 3/16 | 2250 | 16450 | 11720 |
| ซีเอฟอี 3 | ซีเอฟอี 3 ส | 1/4 | 3450 | 24910 | 15720 |
| คศ.3 1/4 | คศ 3 1/4 ส | 1/4 | 3450 | 24910 | 15720 |
| คศ.3 1/2 | คศ 3 1/2 ส | 1/4 | 4200 | 31625 | 22800 |
| ซี.เอฟ.4 | ซีเอฟเอฟ 4 ส | 1/4 | 5,000 | 44770 | 29985 |
