รายละเอียดสินค้า:
|
| ชื่อ: | องค์ประกอบแทรกคลัทช์ Freewheel | วัสดุแหวน: | เหล็กตลับลูกปืนชุบแข็งและกราวด์ |
|---|---|---|---|
| วงแหวนด้านใน: | รูกุญแจตามมาตรฐาน DIN 6885 | วงแหวนรอบนอก: | กดพอดี |
| ฤดูใบไม้ผลิ: | Z (ความตึง) | ด้วยวงแหวนเหล็กชุบแข็ง: | ใช่ |
| ด้วยรูกุญแจวงแหวนด้านใน: | ใช่ | ความคลาดเคลื่อนของเพลา: | k5 |
| ความอดทนที่อยู่อาศัย: | H6 | Chamfer เพลาและตัวเรือน: | 1 มม. x 15° |
| อุณหภูมิในการทำงาน: | สูงสุด 140°ซ | การหล่อลื่น: | น้ำมันหรือจาระบีหล่อลื่น. มาพร้อมกับการป้องกันการกัดกร่อน เติมจาระบีสำหรับการปฏิบัติงานตามคำขอ |
| แสงสูง: | ลูกปืนคลัตช์ทางเดียว 12 มม. ลูกปืนคลัตช์ทางเดียวชุบแข็ง ทางเดียว sprag FRN 442 Z,hardened One Way Clutch Bearing,one way sprag FRN 442 Z |
||

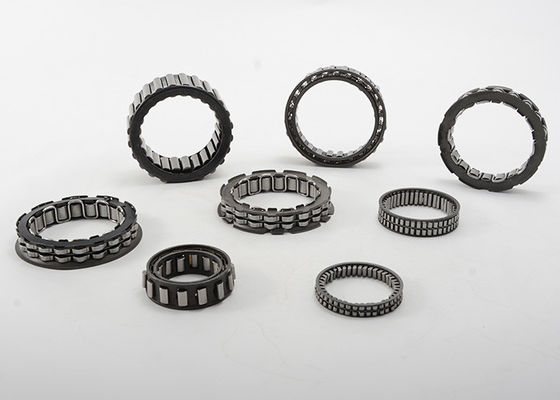

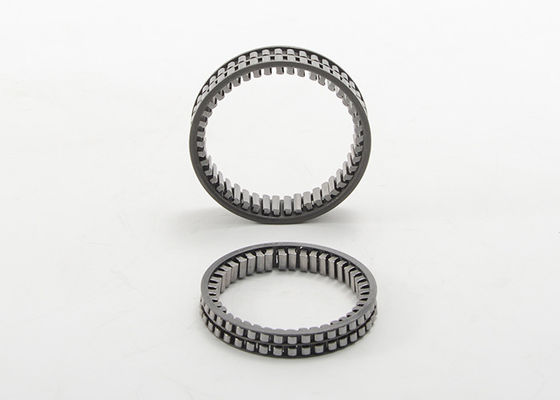

คลัตช์อิสระประเภท Sprag ใส่องค์ประกอบตลับลูกปืนทางเดียวพร้อมแหวน FRN 442 Z
ซีรีส์ FR และ FRN ประกอบด้วยชิ้นส่วนคลัตช์อิสระและแหวนกันรุนแบบแข็งและกราวด์
ชุด: FRN
ส่วนประกอบ:
แทรกองค์ประกอบ
FE 400 Z / FE 400 ม
ด้วยวงแหวนร่องน้ำ
รูกุญแจวงแหวนด้านใน
กดวงแหวนรอบนอกให้พอดี
การหล่อลื่น:
น้ำมันหรือจารบี
ความกว้าง:
12 มม
อุณหภูมิในการทำงาน:
สูงสุด140°ซ
อุณหภูมิที่สูงขึ้นตามคำขอร้อง
Sprag Type Freewheel Clutches แทรกองค์ประกอบพร้อมแหวน FRN Series ข้อมูลจำเพาะ:
| FRN 400+ | เอฟเอ็น400 | FND 400 | ขนาด | แรงบิด | คลัตช์ความเร็วรอบเดินเบา | คะแนนโหลดพื้นฐาน | ||||
| ง | ง | นสูงสุด | ซีไดน์ | คโอสถิติ | ||||||
| ประเภทบอล | ประเภทลูกกลิ้ง | ประเภทบอล | ประเภทลูกกลิ้ง | |||||||
| ส่วนจำนวน |
[มม.] [นิ้ว] |
[มม.] [นิ้ว] |
[Nm] | [รอบต่อนาที] |
[N] [ปอนด์] |
[N] [ปอนด์] |
[N] [ปอนด์] |
[N] [ปอนด์] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4,400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3,700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | ฉ.น.437 | เอฟเอ็นดี437 |
15 .5906 |
41 1.6142 |
158 |
3,200 *(1,700) |
7,325 1,646 |
7,400 1,663 |
3,870 870 |
6,920 1,555 |
| FRN 437 ซ | FN 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | ฉ.442 | เอฟเอ็นดี442 |
20 .7874 |
46 1.8110 |
207 |
2,800 *(1,500) |
7,980 1,793 |
8,410 1,890 |
4,570 1,027 |
8,560 1,924 |
| FRN 442 ซ | FN 442 ซ | FND 442 Z | 178 | |||||||
| FRN 453 | ฉ.น.453 | เอฟเอ็นดี453 |
25 .9843 |
58 2.2835 |
333 |
2,200 *(1,200) |
8,690 1,953 |
9,460 2,126 |
5,640 1,267 |
10,860 2,441 |
| FRN 453 ซ | FN 453 ซ | FND 453 Z | 281 | |||||||
| FRN 459 | เอฟเอ็น459 | เอฟเอ็นดี459 |
30 1.1811 |
64 2.5197 |
414 |
2,000 *(1,100) |
8,805 1,979 |
10,560 2,373 |
6,010 1,351 |
13,050 2,933 |
| FRN 459 Z | FN 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2.6772 |
472 | 1,900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | เอฟเอ็น 470 | FND 470 |
40 1.5748 |
75 2.9528 |
583 |
1,700 *(1,000) |
9,645 2,168 |
11,690 2,627 |
7,405 1,664 |
15,870 3,566 |
| FRN 470 Z | FN 470 ซ | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1,600 | ||||||
| FRN 473 ซ | 545 | |||||||||
บันทึก:
1) ความจุโหลด "C" และ "C0" ไม่ถูกต้องสำหรับซีรีส์ FR400!
2) ระยะห่างในแนวรัศมีสูงสุดสำหรับ FR 400 ซีรีส์ที่รอดำเนินการ 0.02 มม.
3) ลูกศรบนวงแหวนในแสดง: ทิศทางเดินเบาของวงแหวนรอบนอก = ทิศทางการล็อคของวงแหวนใน
4) *ความเร็วรอบเดินเบาสำหรับซีรีส์ FND
