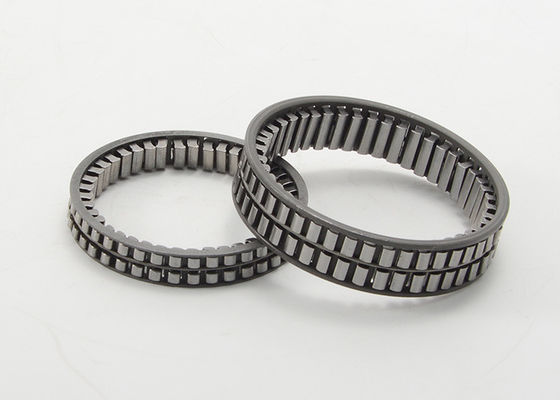

ตลับลูกปืนคลัตช์ทางเดียวที่ทำจากเหล็กประทับกรงพลาสติกคลัตช์อิสระชุบแข็ง

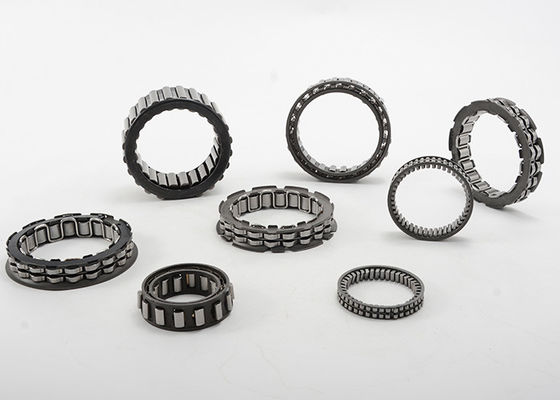

Sprag Type Freewheel คลัตช์แทรกองค์ประกอบตลับลูกปืนคลัตช์ทางเดียว

ส่วนประกอบ

Freewheel คลัตช์แทรก Element FE 400 Z

· ฤดูใบไม้ผลิ:สปริงดึง (Z)

·กรง:เหล็กปั๊ม/ พลาสติก (PA)

· Sprags:เหล็กแบริ่งชุบแข็ง

ความสูงของช่องว่างเริ่มต้น h0 = 4 มม

อุณหภูมิในการทำงาน:สูงสุด140°ซ

การหล่อลื่น

น้ำมันหรือจาระบีหล่อลื่น:

มาพร้อมกับการป้องกันการกัดกร่อนการเติมจาระบีสำหรับการปฏิบัติงานตามคำขอ

การติดตั้ง

ความคลาดเคลื่อนในการติดตั้ง:

เพลา h5;ฮับ ​​H6

แหวนใน/เพลา:

เหล็ก , HRC 60+4 (HV 700+100);Eht ≥ 1,3 มม.;Rz ≤ = 2.5 µm

วงแหวนรอบนอก/ตัวเรือน:

เหล็กกล้า HRC 60+4 (HV 700+100);Eht ≥ 1,3 มม.;Rz ≤ 2,5 µm

ข้อจำกัด:

ชิ้นส่วนแทรกคลัตช์แบบล้ออิสระจำเป็นต้องมีข้อจำกัดในแนวแกนทั้งสองด้าน

ส่วนการผสมพันธุ์:

จำเป็นต้องชุบแข็งและเจียรชิ้นส่วนที่ผสมพันธุ์เพลาและดุมลบมุมช่วยให้ติดตั้งได้ง่าย

การแบก:

ชิ้นส่วนแทรกคลัตช์อิสระไม่ได้อยู่ตรงกลางตัวเองการสนับสนุนตลับลูกปืนภายนอกเพื่อกำหนดช่องว่างระหว่างส่วนการผสมพันธุ์ (เพลาและตัวเรือน) เป็นสิ่งจำเป็น

Sprag Type Freewheel คลัตช์แทรกองค์ประกอบตลับลูกปืนคลัตช์ทางเดียวข้อมูลจำเพาะ:

บันทึก:

ระยะห่างในแนวรัศมีสูงสุดที่รอดำเนินการ 0.04 มม. ไม่ใช่พารามิเตอร์คงที่ จัดส่งตลับลูกปืนตามคำขอ
