รายละเอียดสินค้า:
|
| ชื่อ: | One Way Sprag คลัตช์ | วัสดุ: | เหล็กกล้าคุณภาพตลับลูกปืนโลหะผสมสูง |
|---|---|---|---|
| ประเภทคลัตช์: | Sprag คลัช | การประยุกต์ใช้คลัตช์: | การถอยหลัง การจัดทำดัชนี การโอเวอร์รัน |
| นิ้ว - เมตริก: | นิ้ว | ประเภทการก่อสร้างขั้นพื้นฐาน: | ชุดตัวยึดกรงคู่โดยไม่มีการแข่งขันด้านในหรือด้านนอก |
| ประเภทการหล่อลื่น: | ออกแบบมาสำหรับหล่อลื่นน้ำมัน | ต้องการการสนับสนุนแบริ่ง: | ใช่ |

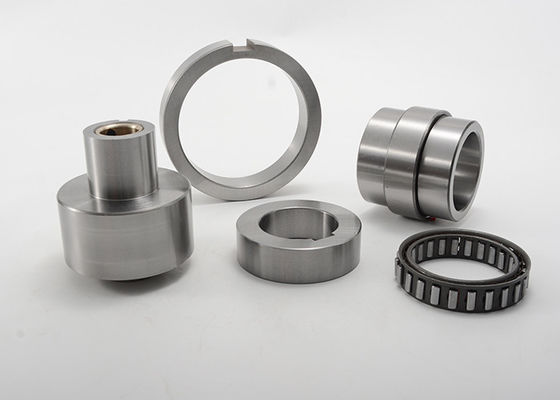

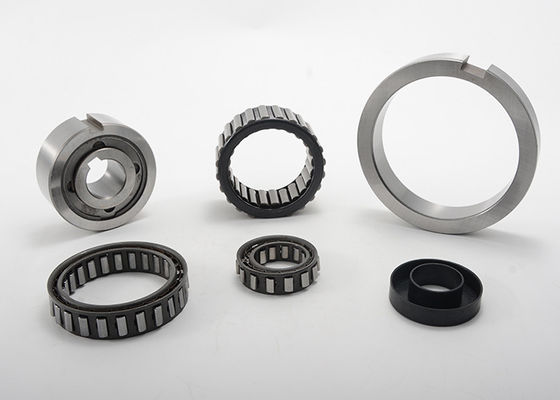

ตลับลูกปืน Steel Sprag One Way Clutches Freewheel Cage โดยไม่มีการแข่งขันด้านในหรือด้านนอก
Overrunning, Indexing, Backstopping รองรับตลับลูกปืนภายนอก, Sprag Clutches
Type DC เป็นกรงล้ออิสระแบบ sprag ที่ไม่มีการแข่งขันด้านในหรือด้านนอกจะต้องติดตั้งในการออกแบบให้มีการแข่งขัน การรองรับแบริ่งสำหรับโหลดในแนวแกนและแนวรัศมี การหล่อลื่น และการซีลDC type version-N ยอมรับสารหล่อลื่นทุกประเภทที่ใช้ในอุปกรณ์ส่งกำลังในปัจจุบัน
ต้องไม่เกินค่าความคลาดเคลื่อนของพื้นที่ spragการแข่งขันทั้งด้านในและด้านนอกต้องมีความกว้างธรรมดาขั้นต่ำ “e*” โดยไม่มีช่องใดๆ เพื่อให้แน่ใจว่าล้ออิสระทำงานได้อย่างถูกต้องตามที่แสดงในหน้าต่อไปนี้
อีกทางหนึ่ง สามารถทำการแข่งขันในกรณีที่เพลาเหล็กชุบแข็ง หรือตัวเรือน ตามข้อกำหนดด้านล่างความแข็งผิวของชิ้นส่วนสำเร็จรูปควรเป็น HRC 60 ถึง 62 สำหรับความลึกขั้นต่ำ 0.6 มม.
ความแข็งของแกนเป็น HRC35 ถึง 45
Sprag Clutches ชนิด DC ข้อมูลจำเพาะ:
| ขนาด | ความเร็วที่มากเกินไป |
Øa +0.008 - 0,005 |
Øค ± 0,013 |
พื้นที่สเปรย์ | อีนาที | Ødนาที | Øbสูงสุด | จำนวนคลิป | จำนวนของ sprags | น้ำหนัก | ||
| ทีเคเอ็น1 | นไอแม็กซ์ | เอ็นสูงสุด | มม | มม | มม | มม | มม | มม | ชิ้น | ชิ้น | กิโลกรัม | |
| นิวตันเมตร | นาที-1 | นาที-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 น | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 น | 14 | 58 | 18 | - | 14 | 0.055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 น | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 น | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5,000 | 2500 | 38.092 | 54.752 | 8.33 น | 16 | 71 | 29 | - | 18 | 0.085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 น | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 น | 16 | 79 | 34 | - | 20 | 0.095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 น | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 น | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 น | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 น | 21 | 92 | 42 | 4 | 24 | 0.18 น |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 น | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 น | 8.33 น | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80,000 | 8.33 น | 21 | 104 | 50 | - | 26 | 0.175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 น | 14 | 115 | 56 | 5 | 30 | 0.14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 น | 21 | 115 | 56 | - | 30 | 0.185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 น | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 น | 25 | 124 | 61 | 5 | 34 | 0.28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100,000 | 8.33 น | 25 | 132 | 65 | - | 34 | 0.27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | 8.33 น | 16 | 134 | 67 | - | 34 | 0.165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.89 | 8.33 น | 16 | 155 | 80 | 3 | 40 | 0.205 |
| DC12334C* | 4800 | 1500 | 750 | 123.34** | 140.000 | 8.33 น | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0.4 |
หมายเหตุ:
1) ตสูงสุด=2.5 x ตเค.เอ็น
2) การโอเวอร์รันภายในการแข่งขัน
3) การโอเวอร์รันภายในการแข่งขัน
**) การขยายความอดทนถึง± 0,013
4) มีขนาดที่กำหนดเองอื่น ๆ
5) กำหนดจำนวนของแถบลากและคลิป
ตัวอย่างการติดตั้ง
