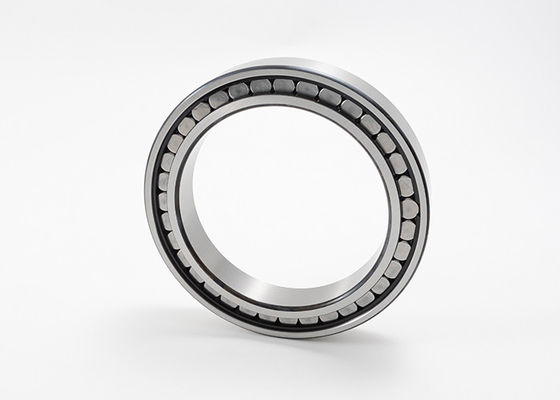

แบริ่งลูกกลิ้งแม่นยำซี่โครงแข็ง P2 แบริ่งลูกกลิ้งทรงกระบอกคู่ NNU49 / 530 K / W33

แบริ่งลูกกลิ้งทรงกระบอกวงแหวนรอบนอกสองแถวพร้อมซี่โครงแข็ง NNU49 / 530 K / W33

ลูกกลิ้งทรงกระบอกและร่องน้ำเป็นตลับลูกปืนแบบสัมผัสเชิงเส้นความสามารถในการรับน้ำหนัก ส่วนใหญ่รับภาระในแนวรัศมีแรงเสียดทานระหว่างชิ้นส่วนลูกกลิ้งและขอบยึดของวงแหวนมีขนาดเล็ก ซึ่งเหมาะสำหรับการหมุนด้วยความเร็วสูงขึ้นอยู่กับว่าวงแหวนมีซี่โครงหรือไม่ มันสามารถแบ่งออกเป็นแบริ่งลูกกลิ้งทรงกระบอกแถวเดียวเช่น NU, NJ, NUP, N, NF และแบริ่งลูกกลิ้งทรงกระบอกแถวคู่เช่น NNU และ NNตลับลูกปืนมีโครงสร้างแยกจากกันโดยมีวงแหวนในและวงแหวนรอบนอก

ตลับลูกปืนเม็ดทรงกระบอกชนิด NN มีร่องที่วงแหวนด้านใน ตลับลูกปืนชนิด NNU มีร่องที่วงแหวนรอบนอกชนิด NN ถูกใช้อย่างแพร่หลาย เนื่องจากการหล่อลื่นด้วยจาระบีในระยะเริ่มต้นนั้นสั้น และป้องกันไม่ให้น้ำมันสะสมภายในตลับลูกปืนด้วยการหล่อลื่นด้วยน้ำมัน

อุณหภูมิในการทำงาน:

แบริ่งลูกกลิ้งทรงกระบอกแบบเต็มเหมาะสำหรับอุณหภูมิการทำงานตั้งแต่ –30 °C ถึง +120 °C

คุณสมบัติหลัก:

• ความสามารถในการรับน้ำหนักเพิ่มเติมในแนวรัศมีเมื่อเทียบกับผลิตภัณฑ์แถวเดียว
• ออกแบบมาให้ระบุขนาดที่เปลี่ยนได้ตามมาตรฐาน ISO/DIN
• ขายเป็นชุดประกอบสำเร็จ
• วงแหวนรอบนอกที่มีซี่โครงแข็ง
• ร่องและรูหล่อลื่นบนวงแหวนรอบนอก
• กรงทองเหลืองทึบหนึ่งอัน

คำอธิบายต่อท้าย

B - ปัจจุบันการออกแบบมาตรฐานพร้อมกรงทองเหลืองแบบสองง่าม

K - รูเทเปอร์ เทเปอร์ 1:12

W33 - ร่องหล่อลื่นและรูสามรูในวงแหวนรอบนอกของตลับลูกปืน

SP - ระดับความแม่นยำพิเศษสำหรับตลับลูกปืนเครื่องมือกล: ความแม่นยำของมิติประมาณ P5, ความแม่นยำในการวิ่งประมาณ P4

แบริ่งลูกกลิ้งทรงกระบอกสองแถว, วงแหวนรอบนอกพร้อมซี่โครงแข็งข้อมูลจำเพาะ:
