รายละเอียดสินค้า:
|
| ชื่อ: | แบริ่งลูกกลิ้งทรงกระบอกความแม่นยำสูงพิเศษ | ประเภทกระบอกสูบ: | เรียว |
|---|---|---|---|
| วัสดุกรง: | ทองเหลืองกลึง | วัสดุแบริ่ง: | เหล็กแบริ่งคุณภาพสูง 100Cr6, GCr15, AISI 52100 |
| จำนวนหน้าแปลน วงแหวนใน: | 3 | Number of flanges, outer ring: | 0 |
| จำนวนแถว: | 2 | คุณสมบัติการหล่อลื่นซ้ำ: | ร่องรูปวงแหวนและรูหล่อลื่น W33 |
| ระดับความอดทน: | P2, SP, P4, P5, P6, P0 | ||
| เน้น: | ตลับลูกปืนเม็ดกลมแบบ Super Precision ตลับลูกปืนเม็ดเรียว ตลับลูกปืนเม็ดกลมเรียวหล่อลื่น ตลับลูกปืนเม็ดกลมทรงกระบอกหุ้มทองเหลือง,spherical roller bearing tapered bore lubricated,brass caged cylindrical needle roller bearing |
||

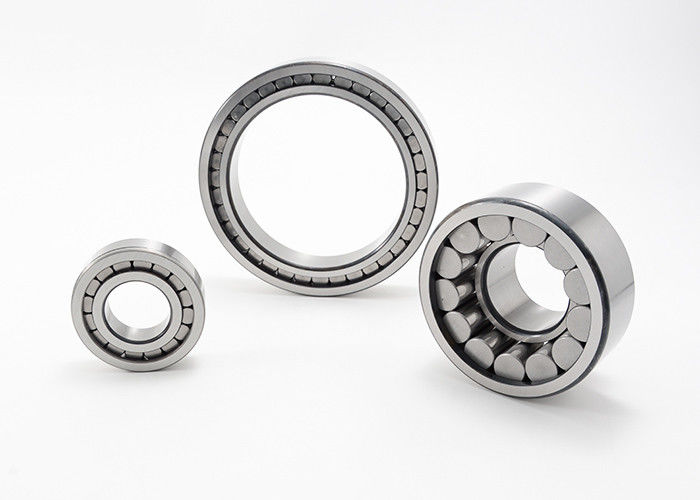

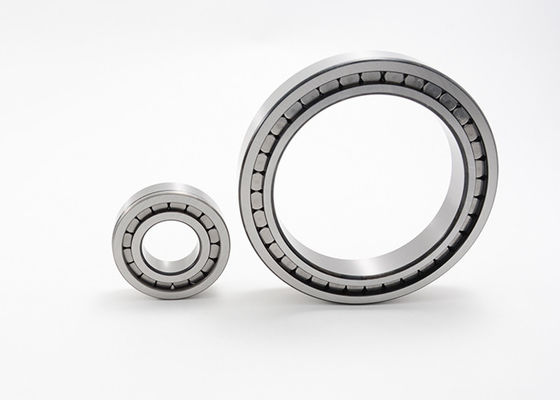

ตลับลูกปืนเม็ดกลมทรงกระบอกความแม่นยำสูงพร้อมรูเทเปอร์และการหล่อลื่น
ตลับลูกปืนลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูงในซีรีส์ NN 30 ให้ความสมดุลที่ไม่เหมือนใครระหว่างความสามารถในการรับน้ำหนัก ความแข็งแกร่ง และความเร็วการมีหน้าแปลนสามหน้าบนวงแหวนในและไม่มีหน้าแปลนบนวงแหวนรอบนอก ตลับลูกปืนสามารถรองรับการเคลื่อนที่ตามแนวแกนได้ทั้งสองทิศทางการออกแบบที่แยกส่วนได้ทำให้การติดตั้งและการถอดง่ายขึ้น โดยเฉพาะอย่างยิ่งเมื่อเงื่อนไขการโหลดต้องการให้วงแหวนทั้งสองมีความพอดีกันรูเรียวช่วยให้ปรับระยะห่างหรือโหลดล่วงหน้าได้อย่างแม่นยำระหว่างการติดตั้ง
| ส่วนแบริ่ง | แบริ่งที่สมบูรณ์ |
| ประเภทกระบอกสูบ | เรียว 1:12 |
| ออกแบบ | เอ็น.เอ็น.ดีไซน์ |
| กรง | "M" - กรงทองเหลือง |
| จำนวนหน้าแปลน วงแหวนใน | 3 |
| จำนวนหน้าแปลน วงแหวนรอบนอก | 0 |
| จำนวนแถวองค์ประกอบการกลิ้ง | 2 (การออกแบบสองแถว) |
| การกวาดล้างภายในแบบเรเดียล | C1 หรือกำหนดเอง |
| คุณสมบัติการหล่อลื่นซ้ำ | ตลับลูกปืน "W33" มีร่องรูปวงแหวนและรูหล่อลื่น |
แบริ่งลูกกลิ้งทรงกระบอกสองแถวที่มีความแม่นยำสูงพิเศษพร้อมรูเทเปอร์และคุณลักษณะการหล่อลื่น:
| ส่วนจำนวน | มิติ | อัตราโหลดพื้นฐาน (KN) | จำกัด ความเร็ว | มวล | |||||||
| (มม.) | (รอบต่อนาที) | (กิโลกรัม) | |||||||||
| ง | ง | ข | อาร์มิน | Fw | เอ๊ะ | Cr | คอร์ | จาระบี | น้ำมัน | ||
| NN3060 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060/W33 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060เค | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060 K/W33 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3160 | 300 | 500 | 160 | 5 | - | 448 | 1760 | 3150 | 900 | 1200 | 125 |
| NN4964 | 320 | 440 | 118 | 3 | - | 411 | 1260 | 3050 | 1100 | 1400 | 50.2 |
| NN4964พ | 320 | 440 | 118 | 3 | - | 411 | 1260 | 3050 | 1100 | 1400 | 52 |
| NN3064 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 76.6 |
| น.3064/ว33 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 76.3 |
| NN3064พ | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 73.2 |
| NN3064 K/W33 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 72.8 |
| NN3968 | 340 | 460 | 90 | 3 | - | 431 | 905 | 2563 | 1,000 | 1300 | 42.9 |
| NN4968เค | 340 | 460 | 118 | 3 | - | 431 | 1350 | 3400 | 1100 | 1400 | 53.8 |
| NN4968 | 340 | 460 | 118 | 3 | - | 431 | 1350 | 3400 | 1100 | 1400 | 52.1 |
| NN3068พ | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 101 |
| NN3068 K/W33 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 99.5 |
| NN3068 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 104 |
| น.3068/ว33 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 103 |
| NN3972 | 360 | 480 | 90 | 3 | - | 453 | 930 | 2130 | 900 | 1200 | 44.9 |
| NN3072 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 106 |
| น.3072/ว33 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 105 |
| NN3072พ | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 106 |
| NN3072 K/W33 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 105 |
| NN4072 | 360 | 540 | 180 | 5 | - | 493 | 2530 | 5450 | 800 | 1,000 | 132 |
| NN4976 | 380 | 520 | 140 | 4 | - | 490 | 1880 | 4600 | 900 | 1200 | 81.3 |
| NN3076พ | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 110 |
| NN3076 K/W33 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 109 |
| NN3076 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 114 |
| น.3076/ว33 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 113 |
| NN3176 | 380 | 620 | 194 | 5 | - | 559 | 2620 | 4950 | 800 | 1,000 | 224 |
| NN3980เค | 400 | 540 | 108 | 4 | - | 504 | 1240 | 2400 | 830 | 1050 | 71.3 |
| NN3080เค | 400 | 600 | 148 | 5 | - | 549 | 2523 | 3660 | 800 | 1,000 | 143 |
| NN3080 K/W33 | 400 | 600 | 148 | 5 | - | 549 | 2523 | 3660 | 800 | 1,000 | 142.2 |
| NN3080 | 400 | 600 | 148 | 5 | - | 549 | 2523 | 3660 | 800 | 1,000 | 147 |
| NN3080/W33 | 400 | 600 | 148 | 5 | - | 549 | 2523 | 3660 | 800 | 1,000 | 146.2 |
| NN3984 | 420 | 560 | 106 | 4 | - | 522 | 1280 | 2900 | 810 | 1020 | 71.2 |
| NN4984 | 420 | 560 | 140 | 4 | - | 522 | 2543 | 5150 | 800 | 1,000 | 87.9 |
| NN3084 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 154 |
| น.3084/ว33 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 153.2 |
| NN3084พ | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 152 |
| NN3084 K/W33 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 151.2 |
| NN4084 | 420 | 620 | 200 | 5 | - | 569 | 3150 | 7100 | 720 | 850 | 189 |
| NN3088 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 177 |
| น.3088/ว33 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 176.2 |
| NN3088พ | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 174 |
| NN3088 K/W33 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 173.2 |
| NN3188 | 440 | 720 | 226 | 6 | - | 3500 | 6800 | 630 | 750 | 357 | |
| NN3992 | 460 | 620 | 118 | 4 | - | 581 | 1610 | 3700 | 750 | 900 | 94.5 |
| NN3092 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 204 |
| น.3092/ว33 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 203 |
| NN3092พ | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 201 |
| NN3092 K/W33 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 200 |
| NN4996 | 480 | 650 | 170 | 5 | - | 2300 | 6150 | 650 | 750 | 150 | |
| NN3096 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 211 |
| น.3096/ว33 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 210 |
| NN3096พ | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 206 |
| NN3096 K/W33 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 205 |
| NN3196 | 480 | 790 | 248 | 7.5 | - | 710 | 4050 | 8100 | 520 | 620 | 447 |
| นน.30/500 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 210 |
| น.30/500/ว33 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 209 |
| NN30/500ก | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 214 |
| NN30/500 K/W33 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 213 |
| น.น.39/530 | 530 | 710 | 136 | 5 | - | 2040 | 4900 | 570 | 670 | 149 | |
| น.น.30/530 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 263 |
| น.30/530/ว33 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 262 |
| NN30/530ก | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 259 |
| NN30/530 K/W33 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 258 |
| น.น.39/560 | 560 | 750 | 140 | 5 | - | 2370 | 4860 | 520 | 620 | 188 | |
| น.น.30/560 | 560 | 780 | 180 | 6 | - | 725 | 2400 | 6400 | 480 | 580 | 341 |
| น.30/560/ว33 | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 340 |
| NN30/560ก | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 337 |
| NN30/560 K/W33 | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 336 |
| NN40/560 | 560 | 820 | 258 | 6 | - | 755 | 5900 | 14000 | 400 | 500 | 472 |
| NN49/600เค | 600 | 800 | 200 | 5 | - | 758 | 3450 | 7180 | 450 | 550 | 257 |
| นน.30/600 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 388 |
| น.30/600/ว33 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 387 |
| NN30/600ก | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 384 |
| NN30/600 K/W33 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 383 |
| NN48/630 K/W33 | 630 | 780 | 150 | 4 | - | 738 | 2270 | 6900 | 420 | 500 | 161 |
| นน49/630 | 630 | 850 | 218 | 6 | - | 793 | 4200 | 11400 | 400 | 480 | 328 |
| NN30/630ก | 630 | 920 | 212 | 7.5 | - | 850 | 4350 | 10600 | 350 | 430 | 438 |
| น.น.30/630 | 630 | 920 | 212 | 7.5 | - | 850 | 4350 | 10600 | 350 | 430 | 460 |
| NN49/670 | 670 | 900 | 230 | 6 | - | 838 | 4150 | 11500 | 350 | 430 | 419 |
| NN30/670เค | 670 | 980 | 280 | 7.5 | - | 900 | 4620 | 9360 | 300 | 400 | 597 |
| น.30/710/ว33 | 710 | 1030 | 236 | 7.5 | - | 951 | 5500 | 12500 | 280 | 380 | 595 |
| น.30/750/ว33 | 750 | 1090 | 250 | 7.5 | - | 1013 | 6800 | 15000 | 260 | 330 | 700 |
| NN30/800 K/W33 | 800 | 1150 | 258 | 7.5 | - | 1065 | 7500 | 17500 | 220 | 300 | 750 |
| น30/800/ว33 | 800 | 1150 | 258 | 7.5 | - | 1065 | 7500 | 17500 | 220 | 300 | 785 |
| น30/850/ว33 | 850 | 1220 | 272 | 7.5 | - | 1130 | 7800 | 18000 | 200 | 280 | 935 |
| NN30/850 K/W33 | 850 | 1220 | 272 | 7.5 | - | 1130 | 7800 | 18000 | 200 | 280 | 930 |
| น30/900/ว33 | 900 | 1280 | 280 | 7.5 | - | 1185 | 7920 | 19000 | 190 | 260 | 1050 |
| น.30/950/ว33 | 950 | 1360 | 300 | 7.5 | - | 1255 | 8750 | 22500 | 180 | 250 | 1300 |
| NN30/950 K/W33 | 950 | 1360 | 300 | 7.5 | - | 1255 | 8750 | 22500 | 180 | 250 | 1285 |
| NN49/1000 | 1,000 | 1320 | 315 | 7.5 | - | 1238 | 8500 | 26000 | 200 | 260 | 1210 |
| น30/1000/ว33 | 1,000 | 1420 | 308 | 7.5 | - | 1316 | 10,000 | 24600 | 175 | 240 | 1385 |
| น.30/1060/ว33 | 1060 | 1500 | 325 | 9.5 | - | 1391 | 10500 | 37500 | 170 | 235 | 1650 |
| NN30/106 K/W33 | 1060 | 1500 | 325 | 9.5 | - | 1391 | 10500 | 37500 | 170 | 235 | 1630 |
| น49/1320/ว33 | 1320 | 1720 | 400 | 7.5 | - | 1620 | 13200 | 42500 | 170 | 210 | 3040 |
| NN49/1320 K/W33 | 1320 | 1720 | 400 | 7.5 | - | 1620 | 13200 | 42500 | 170 | 210 | 2980 |
