รายละเอียดสินค้า:
|
| ชื่อ: | แบริ่งลูกกลิ้งทรงกระบอกแนวแกนแทงแถวเดียว | ส่วนแบริ่ง: | แบริ่งที่สมบูรณ์ |
|---|---|---|---|
| ความสามารถในการโหลดตามแนวแกน: | ทิศทางเดียว | กรง: | ทองเหลืองกลึง |
| วัสดุแบริ่ง: | เหล็กโครเมี่ยม 100Cr6, GCr15, AISI 52100 | การเคลือบผิว: | ปราศจาก |
| จำนวนแถว: | 1 | ระดับความอดทน: | ABEC 1 | เอบีอีซี 1 | ISO P0 ISO P0 |

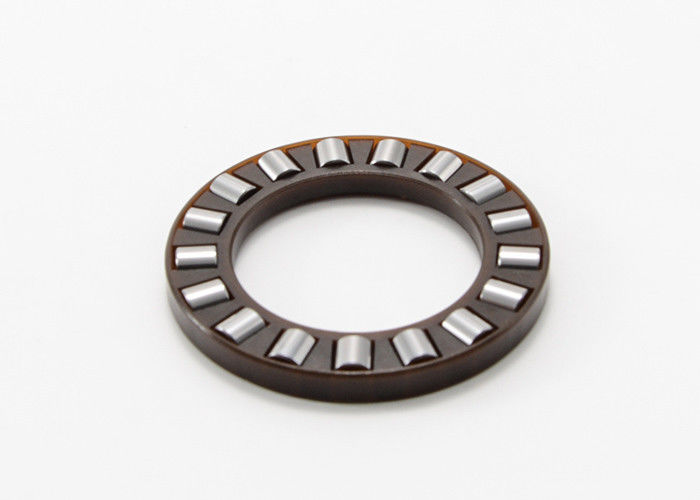

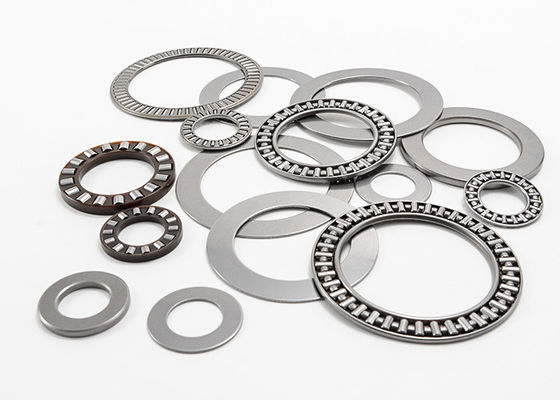

ตลับลูกปืนเม็ดกลมทรงกระบอกแนวแกนแถวเดี่ยวพร้อมแหวนรองตลับลูกปืน 81234M
คำอธิบายทั่วไป
ตลับลูกปืนกันรุนแบบลูกกลิ้งทรงกระบอกแถวเดียว ทิศทางเดียว
ตลับลูกปืนกันรุนของลูกกลิ้งทรงกระบอกแถวเดียวได้รับการออกแบบมาเพื่อรองรับโหลดตามแนวแกนจำนวนมากและโหลดสูงสุดในทิศทางเดียว แต่ไม่ใช่โหลดในแนวรัศมีมีความแข็งสูงและต้องการพื้นที่ตามแนวแกนเพียงเล็กน้อยส่วนใหญ่จะใช้ในการใช้งานที่ตลับลูกปืนกันรุนไม่สามารถรับน้ำหนักได้เพียงพอคุณลักษณะที่สำคัญคือการออกแบบที่แยกส่วนได้ ซึ่งอำนวยความสะดวกในการติดตั้งและช่วยให้สามารถเปลี่ยนชิ้นส่วนตลับลูกปืนได้
แบริ่งลูกกลิ้งทรงกระบอกแนวแกนแถวเดี่ยวพร้อมแหวนรองแบริ่งข้อมูลจำเพาะ:
| เส้นผ่านศูนย์กลางเพลา | แบริ่งลูกกลิ้งทรงกระบอกกันรุน | ชุดตลับลูกปืนลูกกลิ้งทรงกระบอกกันรุนและตัวยึด | แหวนรองตลับลูกปืนสำหรับตลับลูกปืนกันรุนแบบลูกกลิ้งทรงกระบอกและแบบเข็ม | |||||
| รหัส | มวล | รหัส | มวล | วงแหวนที่นั่ง | แหวนแบริ่ง | แหวนรองตลับลูกปืน | มวล | |
| มม | กิโลกรัม | กิโลกรัม | กิโลกรัม | |||||
| 170 | 81234-ม | 7.69 | K812 34 | 1.89 | GS812 34 | WS812 34 | 2.9 | |
| 89434-ม | 51.87 | K894 34 | 14.87 น | GS894 34 | WS894 34 | 18.5 | ||
| 180 | 81136-ม | 3.04 | K811 36 | 0.8 | GS811 36 | WS811 36 | 1.1 | |
| 81236-ม | 8.24 น | K812 36 | 1.98 | GS812 36 | WS812 36 | 3.13 | ||
| 89436-ม | 60.19 น | K894 36 | 17.59น | GS894 36 | WS894 36 | 21.3 | ||
| 190 | 81138-ม | 3.84 | K811 38 | 0.94 | GS811 38 | WS811 38 | 1.45 น | |
| 81238-ม | 10.4 | K812 38/ | 2.73 | GS812 38 | WS812 38 | 3.835 | ||
| 89438-ม | 65.7 | K894 38 | 14.5 | GS894 38 | WS894 38 | 25.6 | ||
| 200 | 81140-ม | 4 | K811 40 | 0.98 | GS811 40 | WS811 40 | 1.51 | |
| 81240-ม | 11.91 น | K812 40 | 3.09 | GS812 40 | WS812 40 | 4.41 | ||
| 89440-ม | 74.8 | K894 40 | 16.2 | GS894 40 | WS894 40 | 29.3 | ||
| 220 | 81144-ม | 4.5 | K811 44 | 1.32 | GS811 44 | WS811 44 | 1.59 น | |
| 81244-ม | 12.85 น | K812 44 | 3.35 น | GS812 44 | WS812 44 | 4.75 | ||
| 89444-ม | 84.4 | K894 44 | 20 | GS894 44 | WS894 44 | 32.2 | ||
| 240 | 81148-ม | 7.25 น | K811 48 | 2.11 | GS811 48 | WS811 48 | 2.57 | |
| 81248-ม | 21.95 น | K812 48 | 5.65 | GS812 48 | WS812 48 | 8.15 น | ||
| 89448-ม | 87.8 | K894 48 | 19.2 | GS894 48 | WS894 48 | 34.3 | ||
| 260 | 81152-ม | 7.83 | K811 52 | 2.3 | GS811 52 | WS811 52 | 2.765 | |
| 81252-ม | 23.9 | K812 52 | 6.1 | GS812 52 | WS812 52 | 8.9 | ||
| 89452-ม | 114 | K894 52 | 25.5 | GS894 52 | WS894 52 | 44.25 น | ||
| 280 | 81156-ม | 10.3 | K811 56 | 3 | GS811 56 | WS811 56 | 3.65 | |
| 81256-ม | 25.9 | K812 56 | 6.4 | GS812 56 | WS812 56 | 9.75 น | ||
| 89456-ม | 142 | K894 56 | 30.8 | GS894 56 | WS894 56 | 55.6 | ||
| 300 | 81160-ม | 16.67 น | K811 60 | 4.83 | GS811 60 | WS811 60 | 5.92 | |
| 81260-ม | 40.55 น | K812 60 | 10.15 น | GS812 60 | WS812 60 | 15.2 | ||
| 89460-ม | 153 | K894 60 | 32.7 | GS894 60 | WS894 60 | 60.15 น | ||
| 320 | 81164-ม | 17.82 น | K811 64 | 5.12 | GS811 64 | WS811 64 | 6.35 น | |
| 89464-ม | 193 | K894 64 | 70 | GS894 64 | WS894 64 | 61.5 | ||
ต่อจากข้างต้น
| แบริ่งลูกกลิ้งทรงกระบอกกันรุน | มิติ | ขนาดแทร็ก | คะแนนโหลดพื้นฐาน | จำกัด ความเร็ว | |||||||||
| ดีซีแอล | D1 | กระแสตรง | d1 | ต | ดิว | ข | ก | อีบี | อี | Cr | คอร์ | ||
| ง | ง | ร | |||||||||||
| มม | เค.เอ็น | รอบ/นาที | |||||||||||
| 81234-ม | 170 | 173 | 240 | 237 | 55 | 22 | 16.5 | 1.5 | 180 | 235 | 680 | 2340 | 1400 |
| 89434-ม | 170 | 174 | 340 | 340 | 103 | 34 | 34.5 | 5 | 191 | 233 | 2533 | 7400 | 1100 |
| 81136-ม | 180 | 183 | 225 | 222 | 34 | 14 | 10 | 1.1 | 185 | 219 | 340 | 1300 | 1400 |
| 81236-ม | 180 | 183 | 250 | 247 | 56 | 22 | 17 | 1.5 | 190 | 245 | 690 | 2440 | 1300 |
| 89436-ม | 180 | 184 | 360 | 360 | 109 | 3 | 36.5 | 5 | 200 | 351 | 2210 | 8200 | 1100 |
| 81138-ม | 190 | 193 | 240 | 237 | 37 | 15 | 11 | 1.1 | 197 | 233 | 385 | 1500 | 1300 |
| 81238-ม | 190 | 194 | 270 | 267 | 62 | 26 | 18 | 2 | 200 | 265 | 880 | 3000 | 1300 |
| 89438-ม | 190 | 195 | 380 | 380 | 115 | 38 | 38.5 | 5 | 214 | 373 | 2450 | 9200 | 1,000 |
| 81140-ม | 200 | 203 | 250 | 247 | 37 | 15 | 11 | 1.1 | 206 | 243 | 390 | 1550 | 1300 |
| 81240-ม | 200 | 204 | 280 | 277 | 62 | 26 | 18 | 2 | 210 | 275 | 900 | 3150 | 1200 |
| 89440-ม | 200 | 205 | 400 | 400 | 122 | 40 | 41 | 5 | 226 | 393 | 2700 | 10200 | 950 |
| 81144-ม | 220 | 223 | 270 | 267 | 37 | 15 | 11 | 1.1 | 226 | 263 | 420 | 1730 | 1200 |
| 81244-ม | 220 | 224 | 300 | 297 | 63 | 26 | 18.5 | 2 | 230 | 296 | 940 | 3450 | 1100 |
| 89444-ม | 220 | 225 | 420 | 420 | 122 | 40 | 41 | 6 | 244 | 411 | 2900 | 11500 | 900 |
| 81148-ม | 240 | 243 | 300 | 297 | 45 | 18 | 13.5 | 1.5 | 248 | 296 | 600 | 2500 | 1100 |
| 81248-ม | 240 | 244 | 340 | 335 | 78 | 32 | 23 | 2.1 | 261 | 335 | 1370 | 5,000 | 1,000 |
| 89448-ม | 240 | 245 | 440 | 440 | 122 | 40 | 41 | 6 | 266 | 433 | 3000 | 12200 | 850 |
| 81152-ม | 260 | 263 | 320 | 317 | 45 | 18 | 13.5 | 1.5 | 268 | 316 | 620 | 2650 | 1,000 |
| 81252-ม | 260 | 264 | 360 | 355 | 79 | 32 | 23.5 น | 2.1 | 280 | 353 | 1440 | 5400 | 950 |
| 89452-ม | 260 | 265 | 480 | 480 | 132 | 44 | 44 | 6 | 288 | 472 | 3600 | 14700 | 800 |
| 81156-ม | 280 | 283 | 350 | 347 | 53 | 22 | 15.5 | 4.5 | 288 | 346 | 860 | 3650 | 900 |
| 81256-ม | 280 | 284 | 380 | 375 | 80 | 32 | 24 | 2.1 | 300 | 373 | 1460 | 5600 | 850 |
| 89456-ม | 280 | 285 | 520 | 520 | 145 | 48 | 48.5 | 6 | 311 | 512 | 4200 | 17600 | 700 |
| 81160-ม | 300 | 304 | 380 | 376 | 62 | 25 | 18.5 | 2 | 315 | 373 | 1060 | 4500 | 850 |
| 81260-ม | 300 | 304 | 420 | 415 | 95 | 38 | 28.5 | 3 | 328 | 413 | 2473 | 7300 | 800 |
| 89460-ม | 300 | 305 | 540 | 540 | 145 | 48 | 48.5 | 6 | 331 | 533 | 4350 | 18500 | 700 |
| 81164-ม | 320 | 324 | 400 | 396 | 63 | 25 | 19 | 2 | 334 | 394 | 1100 | 4750 | 800 |
| 89464-ม | 320 | 325 | 580 | 575 | 155 | 68 | 43.5 | 6 | 340 | 573 | 5500 | 19900 | 550 |
