รายละเอียดสินค้า:
|
| ชื่อ: | ลูกกลิ้งเข็มรวม / ตลับลูกปืนกันรุนตามแนวแกน | ประเภทแบริ่ง: | ลูกกลิ้งเข็ม / บอลแทง |
|---|---|---|---|
| ความสามารถในการโหลดตามแนวแกน: | ทิศทางเดียว | ส่วนแบริ่ง: | ส่วนเรเดียลไม่มีวงแหวนใน |
| การเคลือบผิว: | ปราศจาก | น้ำมันหล่อลื่น (ส่วนขับดัน): | ไม่มี |
| วัสดุแบริ่ง: | เหล็กแบริ่ง | ส่วนเรเดียล: | พร้อมกรง |
| ประเภทตลับลูกปืน: | ลูกกลิ้งเข็ม / ตลับลูกปืนกันรุน | องค์ประกอบการกลิ้ง (ส่วนแรงขับ): | ลูกบอล |
| ส่วนแรงขับ: | พร้อมกรง | ช่วงอุณหภูมิในการทำงาน: | -20 ถึง +120 องศาเซลเซียส |

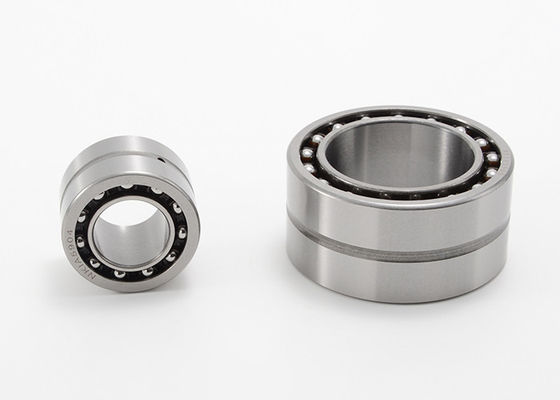

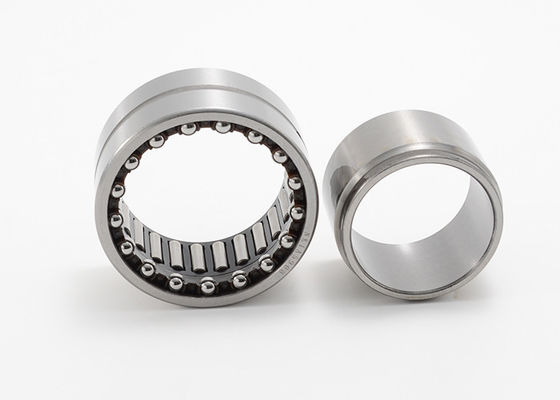

ลูกกลิ้งเข็มรวมและตลับลูกปืนกันรุนตามแนวแกน NKX 30 NAXK 30
ตลับลูกปืนเหล่านี้ประกอบด้วยตลับลูกปืนเม็ดเข็มแนวรัศมีรวมกับตลับลูกปืนกันรุนเมื่อรวมกันแล้วสามารถรองรับทั้งโหลดในแนวรัศมีและโหลดในแนวแกนได้ในทิศทางเดียวนอกจากนี้ยังสามารถทำงานด้วยความเร็วที่ค่อนข้างสูงความสูงของภาคตัดขวางต่ำทำให้ตลับลูกปืนเหมาะอย่างยิ่งสำหรับการใช้งานที่การจัดเรียงตลับลูกปืนตำแหน่งประเภทอื่นใช้พื้นที่มากเกินไป
ลูกกลิ้งเข็มรวม / ตลับลูกปืนกันรุน ข้อมูลจำเพาะ:
|
หมายเลขชิ้นส่วนแบริ่ง |
ดิน 5429 ส่วนจำนวน |
เพลา Fw นิ้ว |
เพลา Fw มม |
โอดี ง นิ้ว |
โอดี ง มม |
ความกว้าง ค นิ้ว |
ความกว้าง ค มม |
ดับเบิลยูจีที. ปอนด์ |
ดับเบิลยูจีที. ช |
D1 สูงสุด นิ้ว |
D1 สูงสุด มม |
C1 นิ้ว |
C1 มม |
| NKX 10 TN เอ็นเคเอ็กซ์ 12 เอ็นเคเอ็กซ์ 15 เอ็นเคเอ็กซ์ 17 เอ็นเคเอ็กซ์ 20 |
แน็กซ์เค 10 TN แน็กซ์เค 12 แน็กซ์เค 15 แน็กซ์เค 17 แน็กซ์เค 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| เอ็นเคเอ็กซ์ 25 เอ็นเคเอ็กซ์ 30 เอ็นเคเอ็กซ์ 35 เอ็นเคเอ็กซ์ 40 เอ็นเคเอ๊กซ์ 45 |
แน็กซ์เค 25 แน็กซ์เค 30 แน็กซ์เค 35 แน็กซ์เค 40 แน็กซ์เค45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| เอ็นเคเอ็กซ์ 50 เอ็นเคเอ็กซ์ 60 เอ็นเคเอ็กซ์ 70 |
แน็กซ์เค 50 แน็กซ์เค 60 แน็กซ์เค 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
ต่อจากข้างต้น
| ส่วนจำนวน | ดิน 5429 ส่วนจำนวน |
ดินหมวก เรเดียล ปอนด์ |
ดินหมวก เรเดียล เอ็น |
สถิติหมวก เรเดียล ปอนด์ |
สถิติหมวก เรเดียล เอ็น |
ดินหมวก แกน ปอนด์ |
ดินหมวก แกน เอ็น |
สถิติหมวก แกน ปอนด์ |
สถิติหมวก แกน เอ็น |
จำกัด ความเร็ว น้ำมัน รอบต่อนาที |
| NKX 10 TN เอ็นเคเอ็กซ์ 12 เอ็นเคเอ็กซ์ 15 เอ็นเคเอ็กซ์ 17 เอ็นเคเอ็กซ์ 20 |
แน็กซ์เค 10 TN แน็กซ์เค 12 แน็กซ์เค 15 แน็กซ์เค 17 แน็กซ์เค 20 |
1,390 2,020 2,410 2,700 3,700 |
6200 9000 10700 11900 16400 |
1,750 2,470 2,850 3,350 5,400 |
7800 11000 12700 15000 23800 |
2,250 2,320 2,360 2,430 3,200 |
10,000 10300 10500 10800 14300 |
3,150 3,450 3,800 4,100 5,600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| เอ็นเคเอ็กซ์ 25 เอ็นเคเอ็กซ์ 30 เอ็นเคเอ็กซ์ 35 เอ็นเคเอ็กซ์ 40 เอ็นเคเอ๊กซ์ 45 |
แน็กซ์เค 25 แน็กซ์เค 30 แน็กซ์เค 35 แน็กซ์เค 40 แน็กซ์เค45 |
4,250 5,100 5,500 5,800 6,200 |
18800 22600 24300 26000 27500 |
6,900 8,100 9,300 10,600 11,900 |
30500 36000 41500 47000 53000 |
4,400 4,600 4,750 6,100 6,300 |
19600 20400 21200 27000 28000 |
8,400 9,400 10,600 14,200 15,500 |
37500 42000 47000 63000 69000 |
6000 5,000 4600 4000 3600 |
| เอ็นเคเอ็กซ์ 50 เอ็นเคเอ็กซ์ 60 เอ็นเคเอ็กซ์ 70 |
แน็กซ์เค 50 แน็กซ์เค 60 แน็กซ์เค 70 |
8,500 9,400 10,000 |
38000 42000 44500 |
16,600 20,200 20,700 |
74000 90000 92000 |
6,500 9,300 9,700 |
29000 41500 43000 |
16,900 25,500 28,500 |
75000 113000 127000 |
3300 2800 2400 |
