รายละเอียดสินค้า:
|
| ชื่อ: | แบริ่งลูกกลิ้งเข็มกลึง | ประเภทแบริ่งเข็ม: | การแข่งขันกลึงด้วยวงแหวนด้านในแบบแยกส่วนเสริม |
|---|---|---|---|
| จำนวนแถวของลูกกลิ้ง: | แถวเดียว | ประเภทซีล: | ซีลปากยางทั้งสองด้าน |
| วัสดุแบริ่ง: | เหล็กคุณภาพตลับลูกปืน 52100 | วัสดุกรง: | เหล็ก |
| นิ้ว - เมตริก: | นิ้ว | องค์ประกอบกลิ้ง: | เข็มแม่นยำนำทางกรง |
| ช่วงอุณหภูมิในการทำงาน: | -20 ถึง 250 °F | กำหนดเอง: | มีมาตรฐานหรือกำหนดเองได้ |
| เน้น: | MR 22 SS แบริ่งลูกกลิ้งในกรง,แบริ่งลูกกลิ้งในกรง 52100,แบริ่งเข็มความเร็วสูง Machined Race |
||

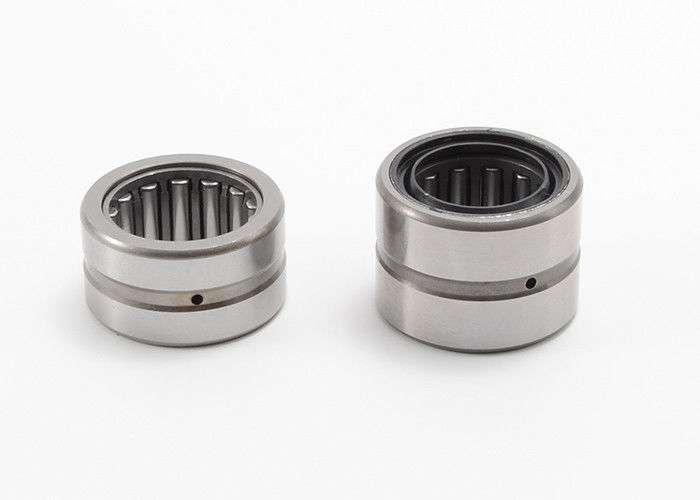

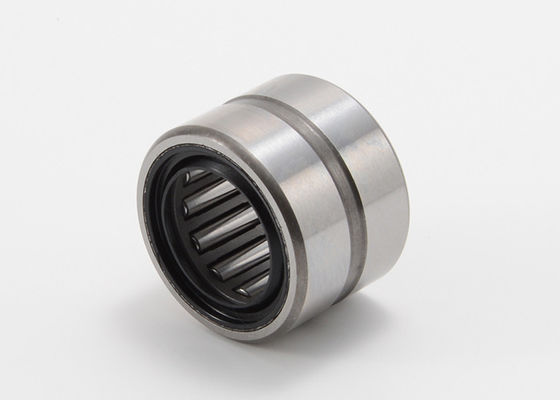

MR 22 SS ตลับลูกปืนเม็ดกลมกลึงแบบแข่งขันในกรงและปิดผนึกทั้งสองด้าน
ตลับลูกปืนเม็ดกลมกลึงผลิตจากเหล็กคุณภาพตลับลูกปืนและมีให้เลือกหลายแบบตลับลูกปืนเข็มมีร่องหล่อลื่นพร้อมรูเรเดียลทั้งวงแหวนด้านในและด้านนอกเพื่อการหล่อลื่นผ่านตัวเรือนหรือเพลามีการออกแบบที่กำหนดเอง สารหล่อลื่น และการจับคู่ขนาดเส้นผ่านศูนย์กลาง
คุณสมบัติหลัก:
ตลับลูกปืนเม็ดกลมแบบ Machined Race ปิดผนึกทั้งสองด้าน
| รหัสแบริ่ง | วงแหวนด้านใน | ข | ง | ว | W1 | ชม | ร | ||
| +.0000 | ตอล | +.0000 | ตอล |
+.000 -0.005 |
+.000 -0.005 |
เส้นผ่านศูนย์กลางรู | สูงสุด | ||
| ม.ร.10 สส | เอ็มไอ 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1,000 | 1.010 | 5/64 | .025 |
| ม.ร.๑๒ ส | เอ็มไอ 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1,000 | 1.010 | 5/64 | .040 |
| ม.ร.14 สส | เอ็มไอ 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1,000 | 1.010 | 5/64 | .040 |
| ม.ร.16 สส | เอ็มไอ 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1,000 | 1.010 | 5/64 | .040 |
| มิ.ย. 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1,000 | 1.010 | 5/64 | .040 | |
| ม.ร.18 สส | มิ.ย. 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| มิ.ย. 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| ม.ร.20 สส | มิ.ย. 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| ม.ร.22 สส | มิ.ย. 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| มิ.ย. 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| ม.ร.24 สส | มิ.ย. 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| มิ.ย. 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| ม.ร.26 สส | มิ.ย. 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| เอ็มไอ 22 4ส | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| ม.ร.28 สส | มิ.ย. 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| มิ.ย.23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| มิ.ย.24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| ม.ร.30 สส | เอ็มไอ 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| ม.ร.32 สส | มิ.ย. 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| มิ.ย.26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| มิ.ย.27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| ม.ร.36 สส | มิ.ย.28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| มิ.ย. 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
| ม.ร.40 สส | มิ.ย.31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
| มิ.ย.32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| มทบ.34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| ม.ร.44 สส | มิย.35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| มทบ.36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| ม.ร.48 สส | มิย.38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| มิย.39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| มิ.ย.40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| ม.ร.52 สส | มิ.ย.42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 |
| มทบ.44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 | |
| ม.ร.56 สส | ม.46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 |
| มิ.ย.47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| มิ.ย.48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| ม.ร.60 สส | มิ.ย.50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 |
| มิ.ย.52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 | |
| ม.ร.64 สส | มิ.ย.54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| มิ.ย.56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 | |
| ม.ร.68 สส | มิ.ย.58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| มิ.ย.60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| รหัสแบริ่ง | วงแหวนด้านใน | เส้นผ่านศูนย์กลางของเพลา | คะแนนโหลดพื้นฐาน | ||||
| โรแทตเพลา | ตอล | เพลาสถิติ | ตอล | สธ.(ปอนด์) | ดี.เอ็น.(ปอนด์) | ||
| ม.ร.10 สส | เอ็มไอ 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| ม.ร.๑๒ ส | เอ็มไอ 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| ม.ร.14 สส | เอ็มไอ 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| ม.ร.16 สส | เอ็มไอ 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| มิ.ย. 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| ม.ร.18 สส | มิ.ย. 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| มิ.ย. 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| ม.ร.20 สส | มิ.ย. 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| ม.ร.22 สส | มิ.ย. 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| มิ.ย. 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| ม.ร.24 สส | มิ.ย. 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| มิ.ย. 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| ม.ร.26 สส | มิ.ย. 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| เอ็มไอ 22 4ส | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| ม.ร.28 สส | มิ.ย. 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| มิ.ย.23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| มิ.ย.24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| ม.ร.30 สส | เอ็มไอ 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| ม.ร.32 สส | มิ.ย. 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| มิ.ย.26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| มิ.ย.27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| ม.ร.36 สส | มิ.ย.28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| มิ.ย. 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| ม.ร.40 สส | มิ.ย.31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| มิ.ย.32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| มทบ.34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| ม.ร.44 สส | มิย.35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| มทบ.36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| ม.ร.48 สส | มิย.38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| มิย.39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| มิ.ย.40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| ม.ร.52 สส | มิ.ย.42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| มทบ.44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| ม.ร.56 สส | ม.46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| มิ.ย.47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| มิ.ย.48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| ม.ร.60 สส | มิ.ย.50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| มิ.ย.52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| ม.ร.64 สส | มิ.ย.54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| มิ.ย.56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| ม.ร.68 สส | มิ.ย.58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| มิ.ย.60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
