รายละเอียดสินค้า:
|
| ชื่อ: | ชุดลูกกลิ้งเข็มและกรง | คำอธิบายผลิตภัณฑ์พื้นฐาน: | ลูกกลิ้งเข็มแถวเดียวและชุดกรง |
|---|---|---|---|
| ซีล: | ไม่มีซีล | การกวาดล้าง: | การกวาดล้างปกติ (CN) |
| วัสดุกรง: | โพลีไมด์ / เหล็ก | วัสดุแบริ่ง: | เหล็กแบริ่ง |
| จำนวนแถวของลูกกลิ้ง: | แถวเดียว | นิ้ว - เมตริก: | เมตริก |
| ส่วนประกอบ: | การประกอบลูกกลิ้งเท่านั้น | กำหนดเอง: | มีมาตรฐานหรือกำหนดเองได้ |
| แสงสูง: | แบริ่งลูกกลิ้งเข็มแนวรัศมีแถวเดียว,แบริ่งลูกกลิ้งเข็มแนวรัศมี K 10X13X10 TN,แบริ่งลูกกลิ้งแถวเดียว กรงโพลีไมด์ |
||

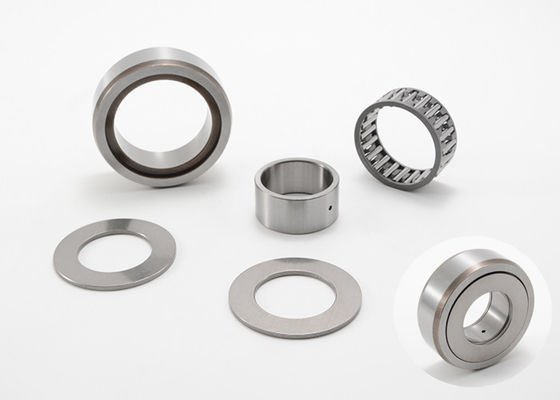

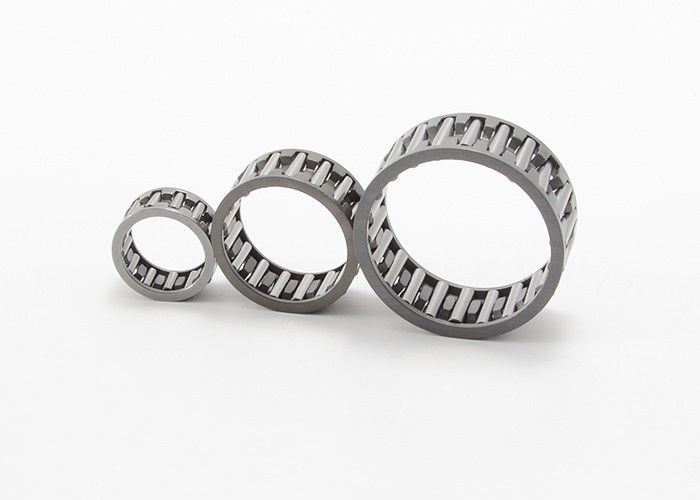

ลูกกลิ้งเข็มเรเดียลแถวเดียวและชุดกรง K 10X13X10 TN
ชุดประกอบลูกกลิ้งเข็มและกรงเป็นตลับลูกปืนในตัวพร้อมติดตั้งโดยไม่มีวงแหวนด้านในและด้านนอกในการใช้งานที่รูเพลาและตัวเรือนสามารถทำหน้าที่เป็นร่องน้ำได้ ส่วนประกอบสามารถใช้เพื่อสร้างการจัดเรียงตลับลูกปืนที่ต้องการพื้นที่ในแนวรัศมีน้อยที่สุดเนื่องจากระยะห่างของการจัดเรียงตลับลูกปืนได้รับผลกระทบจากการคัดแยกลูกกลิ้งและผิวสำเร็จของเพลาและตัวเสื้อเท่านั้น การจัดเรียงตลับลูกปืนจึงทำได้แม่นยำมาก
ลูกกลิ้งเข็มเรเดียลแถวเดียวและส่วนประกอบกรงข้อมูลจำเพาะ:
|
เพลา เส้นผ่านศูนย์กลาง |
การกำหนดแบริ่ง |
มวล ประมาณ |
ขนาดขอบเขต | คะแนนโหลดพื้นฐาน | จำกัด ความเร็ว | ||||
| รหัสปัจจุบัน | รหัสเดิม | Fw | ง | ค | พลวัต | คงที่ | น้ำมัน | ||
| มม | กรัม | มม | เอ็น | รอบต่อนาที | |||||
| 3 | เค 3X5X7 TN | 0.3 | 3 | 5 | 7 | 1.54 | 1.29 | 50000 | |
| เค 3X5X9 TN | 0.4 | 3 | 5 | 9 | 1.71 | 1.48 | |||
| K 3X6X7 TN | 0.4 | 3 | 6 | 7 | 1.43 น | 0.97 | 47000 | ||
| 4 | K 4X7X7 TN | 0.5 | 4 | 7 | 7 | 2.33 | 1.84 | 43000 | |
| K 4X7X10 TN | 0.7 | 4 | 7 | 10 | 2.35 น | 1.92 | 39000 | ||
| 5 | K 5X8X8 TN | 29241/5 | 0.7 | 5 | 8 | 8 | 2300 | 1880 | 37000 |
| K 5X8X10 TN | 39241/5 | 0.9 | 5 | 8 | 10 | 2800 | 2450 | 37000 | |
| 6 | K 6X9X8 TN | 29241/6 | 0.8 | 6 | 9 | 8 | 25600 | 2240 | 35000 |
| K 6X9X10 TN | 39241/6 | 1 | 6 | 9 | 10 | 3300 | 3100 | 35000 | |
| K 6X10X13 TN | 19241/6 | 1.3 | 6 | 10 | 13 | 3500 | 2800 | 33000 | |
| 7 | K 7X10X8T N | 29241/7 | 0.9 | 7 | 10 | 8 | 2750 | 2550 | 32000 |
| K 7X10X10 TN | 39241/7 | 1.1 | 7 | 10 | 10 | 3350 | 3400 | 32000 | |
| 8 | K 8X11X8 TN | 29241/8 | 1.1 | 8 | 11 | 8 | 3000 | 2900 | 30000 |
| K 8X11X10 TN | 39241/8 | 1.7 | 8 | 11 | 10 | 3830 | 3950 | 30000 | |
| K 8X11X13 TN | 49241/8 | 1.8 | 8 | 11 | 13 | 5,000 | 5700 | 30000 | |
| K 8X12X10 TN | 29242/8 | 1.3 | 8 | 12 | 10 | 4900 | 4600 | 30000 | |
| 9 | K 9X12X10 TN | 39241/9 | 1.5 | 9 | 12 | 10 | 4200 | 4700 | 30000 |
| K 9X12X13 TN | 19241/9 | 1.9 | 9 | 12 | 13 | 5500 | 6700 | 30000 | |
| 10 | เค 10X13X10TN | 39241/10 | 1.6 | 10 | 13 | 10 | 4500 | 5250 | 27000 |
| K 10X13X13 TN | 39241/10 | 2.1 | 10 | 13 | 13 | 6000 | 7600 | 27000 | |
| K 10X13X16 TN | 2.2 | 10 | 13 | 16 | 6300 | 7800 | 27000 | ||
| K 10X14X10 TN | 29242/10 | 2.9 | 10 | 14 | 10 | 7000 | 7900 | 27000 | |
| K 10X14X13 TN | 3922/10 | 4.3 | 10 | 14 | 13 | 8000 | 9100 | 26000 | |
| K 10X16X12 TN | 19244/10 | 3.7 | 10 | 16 | 12 | 7000 | 9300 | 27000 | |
| 12 | K 12X15X9 TN | 2.7 | 12 | 15 | 9 | 4120 | 5210 | 25000 | |
| K 12X15X10 TN | 39241/12 | 1.9 | 12 | 15 | 10 | 4320 | 5730 | 25000 | |
| เค 12X15X13 TN | 49241/12 | 2.4 | 12 | 15 | 13 | 6000 | 8100 | 25000 | |
| K 12X16X8 TN | 19242/12 | 2.9 | 12 | 16 | 8 | 1200 | 4700 | 25000 | |
| K 12X16X10 TN | 29242/12 | 3.4 | 12 | 16 | 10 | 6000 | 6900 | 25000 | |
| เค 12X16X13 TN | 39242/12 | 3.8 | 12 | 16 | 13 | 7900 | 9200 | 25000 | |
| เค 12X17X13 TN | 59242/12 | 4.4 | 12 | 17 | 13 | 9300 | 10,000 | 24000 | |
| เค 12X18X12 TN | 19244/12 | 5 | 12 | 18 | 12 | 9800 | 8000 | 24000 | |
| K 12X15X20 TN | K12X15X 20TN | 3.8 | 12 | 15 | 20 | 8200 | 12000 | 25000 | |
| 14 | เค14X17X10 | 4 | 14 | 17 | 10 | 5100 | 6800 | 23000 | |
| ก14X17X17 | 6.8 | 14 | 17 | 17 | 9300 | 14000 | 23000 | ||
| เค14X18X10 | 29242/14 | 4.8 | 14 | 18 | 10 | 6800 | 8300 | 23000 | |
| เค14X18X13 | 39242/14 | 6.3 | 14 | 18 | 13 | 8100 | 9800 | 23000 | |
| เค14X18X14 | 6.8 | 14 | 18 | 14 | 9200 | 12000 | 23000 | ||
| เค14X18X15 | 49242/14 | 7.3 | 14 | 18 | 15 | 10,000 | 13000 | 23000 | |
| 14 | เค14X18X17 | 59242/14 | 8.1 | 14 | 18 | 17 | 10500 | 13900 | 23000 |
| เค14X20X12 | 19243/14 | 8.6 | 14 | 20 | 12 | 9900 | 10500 | 22000 | |
| 15 | เค15X18X14 | 5.3 | 15 | 18 | 14 | 7500 | 11000 | 23000 | |
| เค15X18X17 | 6.4 | 15 | 18 | 17 | 9600 | 15900 | 23000 | ||
| เค15X19X10 | 29242/15 | 5.1 | 15 | 19 | 10 | 7200 | 9000 | 22000 | |
| เค15X19X13 | 39241/15 | 7 | 15 | 19 | 13 | 8300 | 9800 | 22000 | |
| เค15X19X17 | 59241/15 | 8.8 | 15 | 19 | 17 | 10300 | 15000 | 22000 | |
| K 15X19X24 ZW | 79241/15 | 10.5 | 15 | 19 | 24 | 12800 | 20100 | 22000 | |
| เค15X22X13 | 29242/15 | 8.9 | 15 | 22 | 13 | 9700 | 11000 | 22000 | |
| เค15X22X12 | 19243/15 | 10 | 15 | 22 | 12 | 10,000 | 13000 | 22000 | |
| เค15X21X15 | 39242/15 | 13 | 15 | 21 | 15 | 13800 | 16000 | 22000 | |
| เค15X21X21 | 18.2 | 15 | 21 | 21 | 18000 | 24000 | 22000 | ||
| 16 | เค16X20X10 | 29241/16 | 5.7 | 16 | 20 | 10 | 7600 | 9700 | 22000 |
| เค16X20X13 | 39241/16 | 7.1 | 16 | 20 | 13 | 8700 | 11300 | 22000 | |
| เค16X20X17 | 59241/16 | 9.2 | 16 | 20 | 17 | 11200 | 16300 | 22000 | |
| เค16X21X10 | 19242/16 | 3.7 | 16 | 21 | 10 | 9000 | 12000 | 22000 | |
| เค16X22X12 | 19243/16 | 10.4 | 16 | 22 | 12 | 11000 | 12000 | 21000 | |
| เค16X22X13 | 11.9 | 16 | 22 | 13 | 12000 | 13400 | 21000 | ||
| เค16X22X16 | 13.7 | 16 | 22 | 16 | 14300 | 17000 | 21000 | ||
| เค16X22X20 | 49243/16 | 16.7 | 16 | 22 | 20 | 18000 | 22300 | 21000 | |
| เค16X23X14 | 19244/16 | 20 | 16 | 23 | 14 | 19000 | 21000 | 19000 | |
| เค16X24X20 | 19245/16 | 24.9 | 16 | 24 | 20 | 21100 | 23000 | 20,000 | |
| 17 | เค17X21X10 | 29241/17 | 5.6 | 17 | 21 | 10 | 7900 | 10100 | 21000 |
| เค17X21X13 | 39241/17 | 7.5 | 17 | 21 | 13 | 10,000 | 14100 | 21000 | |
| เค17X21X17 | 59241/17 | 9.5 | 17 | 21 | 17 | 12000 | 17400 | 21000 | |
| เค17X23X14 | 29243/17 | 11.5 | 17 | 23 | 14 | 11000 | 15000 | 21000 | |
| 18 | เค18X22X10 | 29241/18 | 6.1 | 18 | 22 | 10 | 8200 | 9900 | 20,000 |
| เค18X22X13 | 39241/18 | 7.7 | 18 | 22 | 13 | 9000 | 12100 | 20,000 | |
| เค18X22X17 | 59241/18 | 10.8 | 18 | 22 | 17 | 11900 | 17600 | 20,000 | |
| เค18X24X12 | 19243/18 | 11.6 | 18 | 24 | 12 | 11200 | 12900 | 20,000 | |
| เค18X24X13 | 12.6 | 18 | 24 | 13 | 12900 | 14900 | 20,000 | ||
| เค18X24X13.5 | 13 | 18 | 24 | 13.5 | 12900 | 14900 | 20,000 | ||
| เค18X24X20 | 49243/18 | 19 | 18 | 24 | 20 | 20,000 | 26500 | 20,000 | |
| เค18X25X14 | 14.9 | 18 | 25 | 14 | 16500 | 18800 | 20,000 | ||
| เค18X25X22 | 24.3 | 18 | 25 | 22 | 22900 | 28400 | 20,000 | ||
| เค18X26X14 | 19 | 18 | 26 | 14 | 18000 | 20,000 | 18000 | ||
| เค18X8X16 | 19244/18 | 24 | 18 | 28 | 16 | 19000 | 18400 | 19000 | |
| 19 | เค19X23X13 | 8.2 | 19 | 23 | 13 | 9300 | 13000 | 20,000 | |
| ก19X23X17 | 11.1 | 19 | 23 | 17 | 12000 | 18600 | 20,000 |
| 20 | เค20X24X10 | 29241/20 | 6.5 | 20 | 24 | 10 | 8700 | 12100 | 19000 |
| เค20X24X12 | 8 | 20 | 24 | 12 | 9600 | 13800 | 19000 | ||
| เค20X24X13 | 39241/20 | 8.9 | 20 | 24 | 13 | 9600 | 13800 | 19000 | |
| เค20X24X17 | 59241/20 | 11.2 | 20 | 24 | 17 | 12400 | 20,000 | 19000 | |
| เค20X26X12 | 19243/20 | 13.2 | 20 | 26 | 12 | 13100 | 15700 | 19000 | |
| เค20X26X16 | K9249/20 | 17.5 น | 20 | 26 | 16 | 18000 | 25000 | 18500 | |
| เค20X26X17 | 39243/20 | 18.2 | 20 | 26 | 17 | 18700 | 25500 | 19000 | |
| เค20X26X20 | 49243/20 | 22 | 20 | 26 | 20 | 20600 | 28500 | 19000 | |
| เค20X28X20 | 19245/20 | 26.8 | 20 | 28 | 20 | 23400 | 28000 | 18000 | |
| เค20X28X25 | 29245/20 | 36.2 | 20 | 28 | 25 | 30000 | 28500 | 18000 | |
| เค20X30X30 | 39245/20 | 56 | 20 | 30 | 30 | 35000 | 41000 | 18000 | |
| 21 | เค21X25X13 | 9 | 21 | 25 | 13 | 9600 | 14500 | 19000 | |
| เค21X25X17 | 12 | 21 | 25 | 17 | 12800 | 21000 | 19000 | ||
| 22 | เค22X26X10 | 29241/22 | 7.1 | 22 | 26 | 10 | 8700 | 12900 | 18000 |
| เค22X26X13 | 39241/22 | 9.4 | 22 | 26 | 13 | 10,000 | 15400 | 18000 | |
| K 22X26X17 | 59241/22 | 12.1 | 22 | 26 | 17 | 13100 | 22100 | 18000 | |
| เค22X27X13 | 29242/22 | 10.8 | 22 | 27 | 13 | 14000 | 23000 | 18000 | |
| K 22X28X17 | 39243/22 | 19.7 | 22 | 28 | 17 | 19000 | 26500 | 18000 | |
| เค22X28X23 | 59243/22 | 26 | 22 | 28 | 23 | 20,000 | 27000 | 19000 | |
| เค22X29X16 | 19244/22 | 22.2 | 22 | 29 | 16 | 19500 | 25000 | 17000 | |
| K 22X30X15 TN | 14.4 | 22 | 30 | 15 | 19600 | 22900 | 17000 | ||
| เค22X30X20 | 19245/22 | 28 | 22 | 30 | 20 | 21000 | 23500 | 18900 | |
| เค 22X32X24 | 43.4 | 22 | 32 | 24 | 33500 | 39500 | 16000 | ||
| 23 | K 23X35X16 TN | 30 | 23 | 35 | 16 | 24000 | 23400 | 15000 | |
| 24 | เค24X28X10 | 8.1 | 24 | 28 | 10 | 9400 | 14300 | 17000 | |
| เค24X28X13 | 10.1 | 24 | 28 | 13 | 10500 | 17000 | 17000 | ||
| เค24X28X17 | 9243/24 | 13.2 | 24 | 28 | 17 | 14000 | 24500 | 17000 | |
| เค24X29X13 | 13.5 | 24 | 29 | 13 | 13100 | 19100 | 16000 | ||
| เค24X30X17 | 21.5 น | 24 | 30 | 17 | 19000 | 27000 | 16000 | ||
| เค24X30X31 | 39.1 | 24 | 30 | 31 | 27000 | 43000 | 16000 | ||
| 25 | เค25X29X10 | 29241/25 | 8.3 | 25 | 29 | 10 | 9700 | 14900 | 16000 |
| เค25X29X13 | 39241/25 | 10.4 | 25 | 29 | 13 | 10800 | 17900 | 16000 | |
| เค25X29X17 | 59241/25 | 13.7 | 25 | 29 | 17 | 14500 | 25500 | 16000 | |
| เค25X30X13 | 29242/25 | 12.9 | 25 | 30 | 13 | 14100 | 21300 | 16000 | |
| เค25X30X20 | 59242/25 | 20.5 | 25 | 30 | 20 | 21100 | 28000 | 16000 | |
| เค25X30X25 | 21 | 25 | 30 | 25 | 21700 | 40400 | 15000 | ||
| เค25X30X26 | 52436/25 | 21.6 | 25 | 30 | 26 | 20100 | 26500 | 15000 | |
| เค25X31X17 | 39243/25 | 21.8 | 25 | 31 | 17 | 19000 | 28000 | 16000 | |
| เค25X31X21 | 39243/25 | 26.2 | 25 | 31 | 21 | 24100 | 37500 | 16000 |
