รายละเอียดสินค้า:
|
| ชื่อ: | หน่วยบล็อกหมอนสแตนเลสทั้งหมด | วัสดุหน่วย: | เหล็กกล้าไร้สนิมสำหรับตัวเรือนและตลับลูกปืนเม็ดมีด |
|---|---|---|---|
| ประเภทแบริ่ง: | ประเภทงานหนัก | ประเภทที่อยู่อาศัย: | ประเภทงานหนัก |
| สไตล์ที่อยู่อาศัย: | 2 โบลต์หมอนบล็อก | วิธีการติดตั้ง: | ตั้งล็อคสกรู |
| ขยาย/ไม่ขยาย: | ไม่ขยายตัว | หล่อลื่นได้: | ใช่ |
| การปฏิบัติตามมาตรฐาน: | ISO, JIS, มาตรฐานอเมริกาเหนือ | แอพพลิเคชั่น: | การแปรรูปและบรรจุอาหารและเครื่องดื่ม, ระบบสายพานลำเลียง, ระบบลิฟต์, เครื่องจักรกลการเกษตร |
| แสงสูง: | หน้าแปลน 2 รูติดแบริ่งบล็อกหมอน,แบริ่งบล็อกหมอนติดหน้าแปลนสแตนเลส,แบริ่งบล็อกหมอนสำหรับงานหนักไม่ขยายตัว |
||

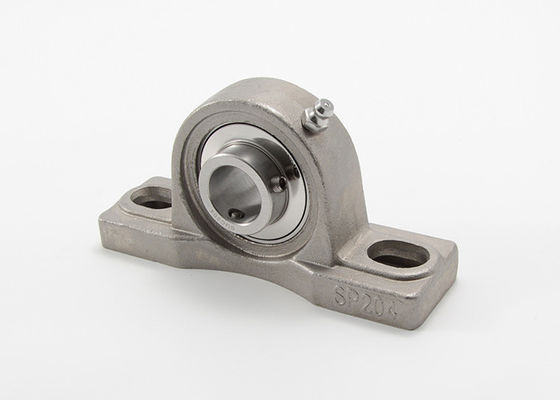

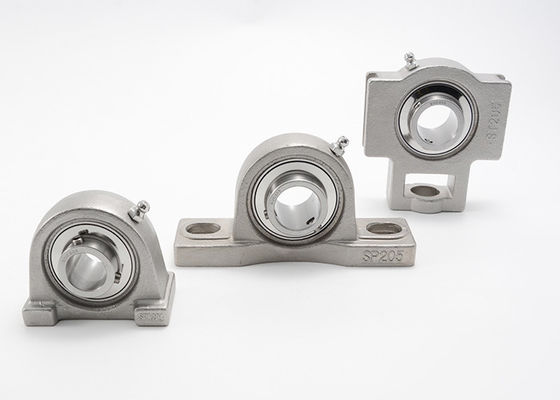

หน่วยบล็อกหมอนสแตนเลสทั้งหมด 2 หลุมประเภทหน้าแปลน SUCPX05 SUCPX06
เนื่องจากความสามารถรอบด้านและความคุ้มค่า หน่วยตลับลูกปืนเม็ดกลมจึงถูกนำมาใช้ในงานอุตสาหกรรมหลายประเภท
หน่วยตลับลูกปืนประกอบด้วยตลับลูกปืนเม็ดมีดที่ติดตั้งอยู่ในตัวเรือนตลับลูกปืนเม็ดมีดเป็นตลับลูกปืนเม็ดกลมแบบร่องลึกที่มีพื้นผิวด้านนอกเป็นทรงกลม (นูน) และวงแหวนด้านในแบบขยายซึ่งมีกลไกในการล็อคตัวเครื่องเข้ากับเพลาตัวเรือนมีรูเว้าแต่เป็นทรงกลมที่สอดคล้องกัน
ชุดตลับลูกปืนบล็อกหมอน MOUETTE (พลัมเมอร์) ประกอบด้วยตลับลูกปืนเม็ดมีดที่ติดตั้งอยู่ในตัวเรือน ซึ่งสามารถขันลงกลอนกับพื้นผิวรองรับได้การออกแบบตัวเรือนยูนิตมาตรฐานประกอบด้วยวัสดุเหล็กหล่อ วัสดุผสม เหล็กอัดขึ้นรูป และวัสดุสแตนเลสMOUETTE ส่วนใหญ่ผลิตตัวเรือนและตลับลูกปืนเม็ดมีดในเหล็กกล้าไร้สนิมหรือใส่ตลับลูกปืนเป็นสแตนเลสแต่ตัวเรือนเป็นพลาสติก
คุณสมบัติหลัก:
| คำอธิบายหน่วยแบริ่ง | หน่วยหมอนบล็อกสแตนเลสทั้งหมดติดตั้งตลับลูกปืน |
| วัสดุ | เหล็กกล้าไร้สนิมสำหรับตัวเรือนและตลับลูกปืนเม็ดมีด |
| จำนวนรูยึด | 2 |
| วิธีการติดตั้ง | สกรูตัวหนอน |
| สไตล์ที่อยู่อาศัย | หมอนบล็อกหน้าแปลน 2 โบลต์ |
| องค์ประกอบกลิ้ง | ลูกปืน |
| ขยาย/ไม่ขยาย | ไม่ขยายตัว |
| ประเภทหน้าที่ | งานหนัก |
| หล่อลื่นได้ | ใช่ |
หน่วยบล็อกหมอนสแตนเลสทั้งหมด 2 หลุมประเภทหน้าแปลน SUCPX00 ข้อมูลจำเพาะ:
|
หน่วยแบริ่ง หมายเลขชิ้นส่วน |
เจาะ Dia | ขนาด (มม.) |
หมายเลขชิ้นส่วนแบริ่ง |
หมายเลขชิ้นส่วนที่อยู่อาศัย |
น้ำหนักสุทธิ (กก.) |
||||||||||
| ง | ชม. | ก | อี | ข | S1 | S2 | กรัม | ว | ส | ข | |||||
| ใน | มม | ||||||||||||||
|
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 น |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
เอสพีเอ็กซ์05 |
1.48 |
|
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/59 1-1/8 1-3/59 1-1/4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 น |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
|
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/59 1-3/8 1-7/59 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2.57 |
|
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/59 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
|
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/59 1-3/4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
|
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/59 1-7/8 1-15/59 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
เอสพีเอ็กซ์10 |
4.81 |
|
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/59 2-1/8 2-3/59 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
เอสพีเอ็กซ์11 |
6.15 น |
|
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/59 2-3/8 2-7/59 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
เอสพีเอ็กซ์12 |
7.10 |
|
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/59 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
เอสพีเอ็กซ์13 | 7.42 น |
|
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/59 2-3/4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
เอสพีเอ็กซ์14 |
8.60 น |
|
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/59 2-7/8 2-15/59 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
เอสพีเอ็กซ์15 |
10.59 น |
|
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 SUCX16-50 |
เอสพีเอ็กซ์16 | 13.16 น |
|
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
เอสพีเอ็กซ์17 | 16.21 น |
|
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
เอสพีเอ็กซ์18 | 17.60 น |
|
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
เอสพีเอ็กซ์20 | 29.80 น |
