รายละเอียดสินค้า:
|
| ชื่อ: | แคมคลัตช์ (คลัตช์ลูกเบี้ยวทางเดียว) | หมวดหมู่: | ลูกปืนคลัตช์ |
|---|---|---|---|
| วัสดุแบริ่งคลัตช์: | เหล็กโครเมี่ยม 100Cr6 | พื้นผิวเสร็จสิ้น: | ไม่มีการรักษาพิเศษ |
| ช่วงขนาด: | ขนาดรูตั้งแต่ 8 มม. ถึง 150 มม | ประเภทการก่อสร้างขั้นพื้นฐาน: | รองรับล้ออิสระชนิดไม่มีลูกปืน |
| การหล่อลื่นมาตรฐาน: | น้ำมัน | การปิดผนึก: | ที่จำเป็น |
| แสงสูง: | NF45 แบริ่งลูกกลิ้งทางเดียว,แบริ่งลูกกลิ้งทางเดียวทางลาดของลูกกลิ้ง,คลัตช์ backstop freewheel |
||

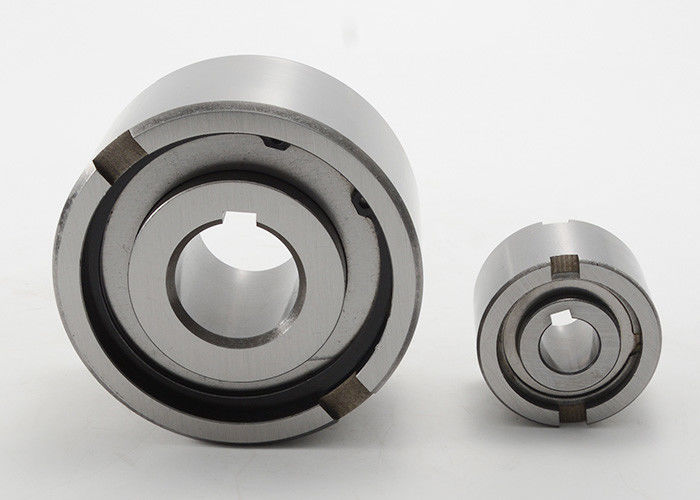

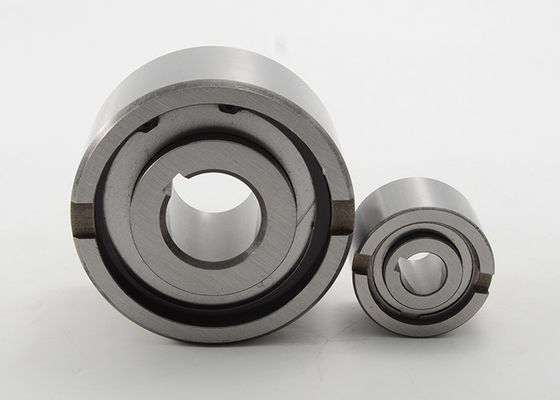

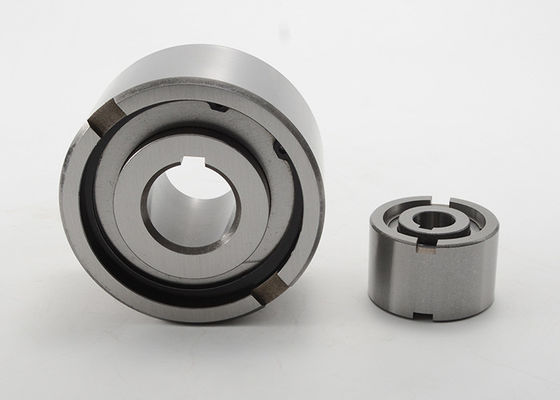

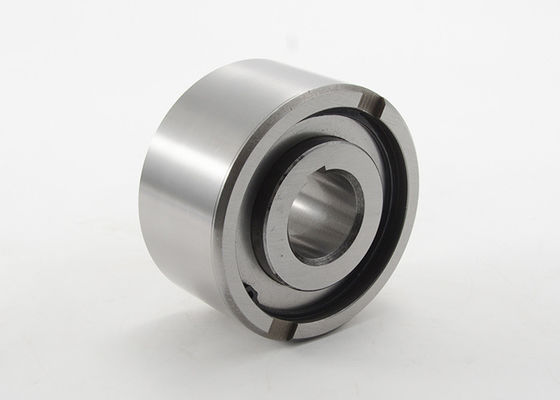

NF45 Roller Ramp ทางเดียว Freewheel คลัตช์ Backstop แบริ่งลูกเบี้ยวคลัตช์
Type NF เป็นแบบล้อหมุนฟรีไม่รองรับลูกปืนจำเป็นต้องมีตลับลูกปืนเพื่อรองรับโหลดตามแนวแกนและแนวรัศมีการติดตั้งต้องมีการหล่อลื่นและการปิดผนึกด้วย
การหล่อลื่นมาตรฐานคือน้ำมันขนาดเส้นผ่านศูนย์กลางภายนอกที่กำหนดคือขนาดตลับลูกปืนมาตรฐานการจัดเตรียมโดยทั่วไปคือการติดตั้งประเภทนี้ควบคู่ไปกับตลับลูกปืนที่มีพิกัดความเผื่อของตัวเรือนเดียวกัน ดังที่แสดงในหน้าถัดไปการแข่งขันภายในถูกใส่เข้าไปในเพลาการแข่งขันรอบนอกมีความทนทานต่อ n6 เป็นบวกเพื่อให้พอดีกับการกดในตัวเรือน H7*รอยบากด้านข้างเพิ่มเติมช่วยให้สามารถส่งแรงบิดในเชิงบวกได้
หากความทนทานต่อตัวเรือนอยู่ที่ K6* ไม่จำเป็นต้องใช้รอยบาก แต่ตัวเรือนต้องแข็งแรงพอที่จะไม่ขยายตัวหลังการประกอบ
NF Series Roller Ramp One Way Freewheel Clutches ข้อมูลจำเพาะ:
| พิมพ์ | ขนาดกระบอกสูบ | ขนาด (มม.) | สูงสุดแรงบิด (Nm) | สูงสุดความเร็วเกิน (รอบต่อนาที) | น้ำหนักสุทธิ (กก.) | |||||||
| ง | งh6 | แอล | ง5 | ง6 | ที | ร | r1 | การแข่งขันภายใน | การแข่งขันรอบนอก | |||
| เอ็นเอฟ8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5,000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5,000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| เอ็นเอฟ20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| เอ็นเอฟ25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| เอ็นเอฟ30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| เอ็นเอฟ35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 2493 | 2.3 |
| เอ็นเอฟ40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| เอ็นเอฟ45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| เอ็นเอฟ50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| เอ็นเอฟ55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2543 | 800 | 1200 | 6.1 |
| เอ็นเอฟ60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| เอ็นเอฟ80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| เอ็นเอฟ90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| เอ็นเอฟ100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| เอ็นเอฟ130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| เอ็นเอฟ150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
