รายละเอียดสินค้า:
|
| ชื่อ: | คลัตช์ Sprag | ประเภทคลัตช์: | Sprag คลัช |
|---|---|---|---|
| การประยุกต์ใช้คลัตช์: | การถอยหลัง การจัดทำดัชนี การโอเวอร์รัน | รองรับแบริ่ง: | ลูกบอล |
| รูกุญแจใน Bore: | ไม่มีใน | รูกุญแจบน Outer Race: | ไม่มี |
| ประเภทการหล่อลื่น: | จาระบี | วัสดุแบริ่ง: | เหล็กโครเมี่ยม 100Cr6 |
| แสงสูง: | จัดทำดัชนีแบริ่งคลัตช์สตาร์ททางเดียว backstopping แบริ่งคลัตช์สตาร์ททางเดียว คลัตช์ลูกกลิ้งถ้วยที่ล้นเกิน,backstopping one way starter clutch bearing,overrunning drawn cup roller clutch |
||

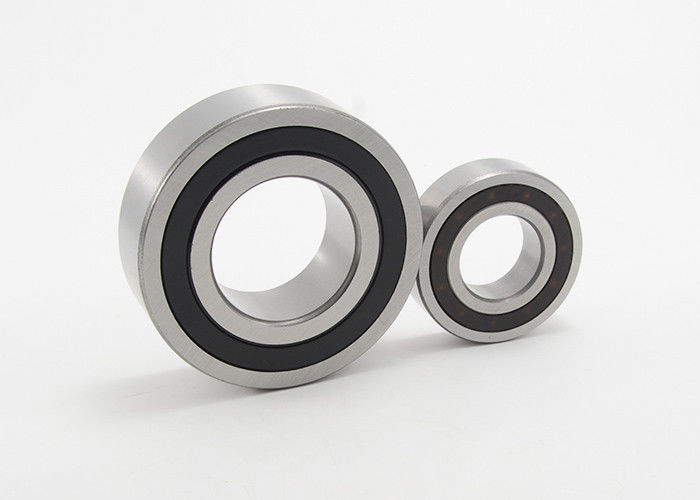

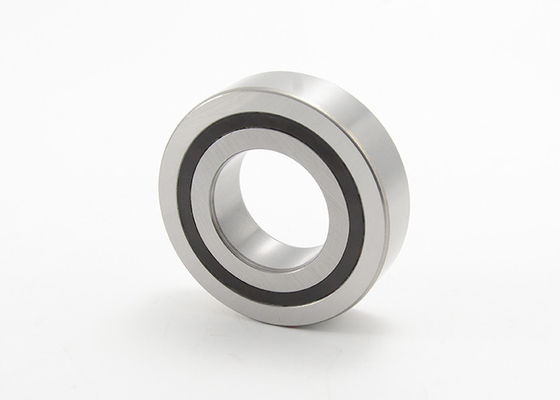

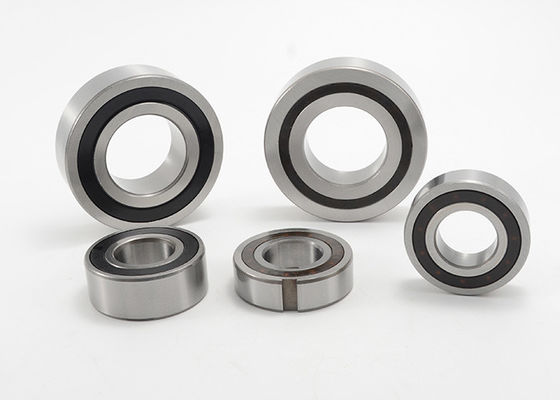

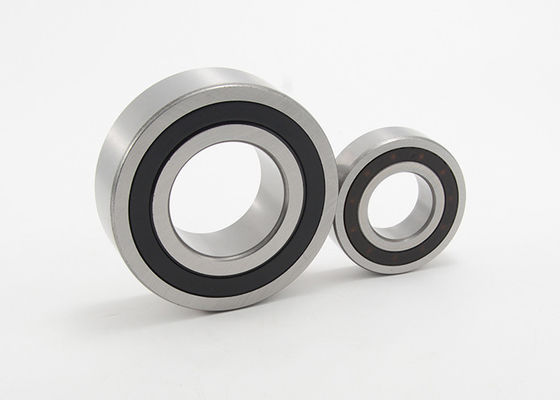

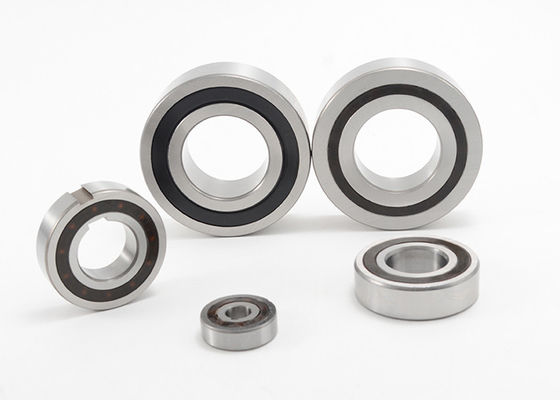

One Way Clutch Overrunning Indexing Backstopping Bearing Sprag คลัตช์ CSK20
ซีเอสเค
Type CSK เป็นคลัตช์ประเภท sprag ที่รวมอยู่ในตลับลูกปืน 62 Series (ยกเว้นขนาด 8 และ 40)
รองรับตลับลูกปืน จาระบีสำหรับจัดส่งที่หล่อลื่น และป้องกันฝุ่นที่มีขนาดเส้นผ่านศูนย์กลางมากกว่า .012” (.3 มม.)ขอแนะนำให้ใช้ซีลประเภท "ไนลอน" เพิ่มเติมโดยเฉพาะอย่างยิ่งเมื่ออุณหภูมิในการทำงานเกิน 122°F (50°C)
นอกจากนี้ยังสามารถหล่อลื่นอ่างน้ำมันได้หากจาระบีเดิมถูกชะล้างออกก่อนโดยใช้ตัวทำละลายที่เหมาะสม
มั่นใจได้ถึงการส่งแรงบิดโดยการประกอบแบบสวมอัดเข้ากับตัวเรือนด้านนอกที่แข็งแรงซึ่งมีพิกัดความเผื่อ N6 ที่แนะนำ และบนเพลาที่มีพิกัดความเผื่อ n6 ที่แนะนำต้องตรวจสอบตัวเรือนและเส้นผ่านศูนย์กลางของเพลาเพื่อให้แน่ใจว่าตลับลูกปืนมีระยะห่างในแนวรัศมีเพียงพอ
ระยะห่างรัศมีตลับลูกปืนเริ่มต้นตั้งไว้ที่ C5 และจะลดลงหากใช้การสวมอัดตามที่กำหนด
หนึ่งการแข่งขันอาจติดกาวหากต้องติดกาวทั้งสองการแข่งขัน ประสิทธิภาพจะลดลงหรือจำเป็นต้องมีระยะห่างจากตลับลูกปืน C3
อุณหภูมิในการทำงาน: 21 ถึง 140°F (-6 ถึง 60°C)
จาระบีพิเศษสำหรับอุณหภูมิการทำงาน: -40 ถึง 212°F (-40 ถึง 100°C)
ซีเอสเค..2อาร์เอส
คลัตช์ CSK..2RS กว้างกว่าตลับลูกปืนซีรีส์ 62 มาตรฐาน 0.197 นิ้ว (5 มม.) เนื่องจากมีการติดตั้งซีลขอบปากสำหรับการใช้งานชะล้าง
คลัตช์ทางเดียว Overrunning Indexing Backstopping Bearing Sprag ข้อมูลจำเพาะของคลัตช์:
| พิมพ์ | ชุดแบริ่ง | ขนาด (มม.) | โหลดแบริ่ง | สูงสุดความเร็วเกิน (RPM) | ความจุแรงบิด (Nm) | น้ำหนักสุทธิ (กก.) | ความต้านทานหลังรันอิน (Ncm) | |||
| ง | ง | แอล | ไดนามิก (กิโลนิวตัน) | คงที่ (กิโลนิวตัน) | ||||||
| ซีเอสเค8 | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.5 | |
| สคส.12 | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10,000 | 9.3 | 0.040 | 0.7 |
| สคส.15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| สคส.17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| สคส.20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| สคส.25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| สคส.30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 น | 4200 | 138 | 0.210 | 4.4 |
| สคส.35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 น | 3600 | 175 | 0.300 | 5.8 |
| สคส40 | - | 40 | 80 | 22 | 15.54 น | 12.25 น | 3000 | 325 | 0.500 | 7.0 |
| ซีเอสเค 8-2อาร์เอส | - | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.8 |
| ซีเอสเค12-2อาร์เอส | - | 12 | 32 | 14 | 6.1 | 2.77 | 10,000 | 9.3 | 0.050 | 3.0 |
| ซีเอสเค15-2อาร์เอส | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| ซีเอสเค17-2อาร์เอส | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| ซีเอสเค20-2อาร์เอส | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| ซีเอสเค25-2อาร์เอส | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0.175 | 6.0 |
| ซีเอสเค30-2อาร์เอส | - | 30 | 62 | 21 | 11.7 | 6.45 น | 4200 | 138 | 0.270 | 7.5 |
| ซีเอสเค35-2อาร์เอส | - | 35 | 72 | 22 | 12.6 | 7.28 น | 3600 | 175 | 0.400 | 8.2 |
| ซีเอสเค40-2อาร์เอส | - | 40 | 80 | 27 | 15.54 น | 12.25 น | 3000 | 325 | 0.600 | 10 |
| สคส6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0.055 | 0.9 |
| สคส6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0.065 | 1.1 |
| สคส.6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0.100 | 1.3 |
| สคส6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0.180 | 2.2 |
| สคส6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 น | 4400 | 145 | 0.260 | 4.4 |
| สคส6306 | 6306 | 30 | 72 | 19 | 21.73 น | 15.82 น | 3800 | 205 | 0.415 | 5.8 |
