รายละเอียดสินค้า:
|
| ชื่อ: | วงแหวนด้านในกลึง | วัสดุ: | เหล็กกล้าคุณภาพตลับลูกปืนอัลลอยด์สูง AISI52100 |
|---|---|---|---|
| หมายเลขชิ้นส่วน: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | เสร็จสิ้นพื้นผิว: | พื้นผิวเหล็กตลับลูกปืนกลึงเป็นกลาง |
| นิ้ว/เมตริก: | ชุดอิมพีเรียล (นิ้ว) | ประเภทการก่อสร้างขั้นพื้นฐาน: | ผ่านวงแหวนกราวด์ที่แม่นยำชุบแข็ง |
| ร่องหล่อลื่น: | มี | กำลังประมวลผล: | กลึง |
| แสงสูง: | ตลับลูกปืนเม็ดกลมโครเมียม,ตลับลูกปืนเม็ดกลมด้านใน MI 10 N,แหวนตลับลูกปืนเม็ดกลมกลึง |
||

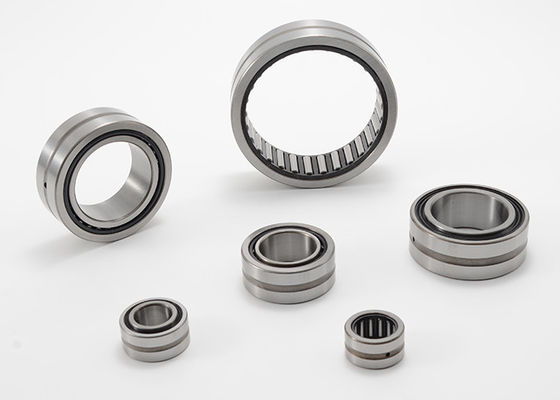

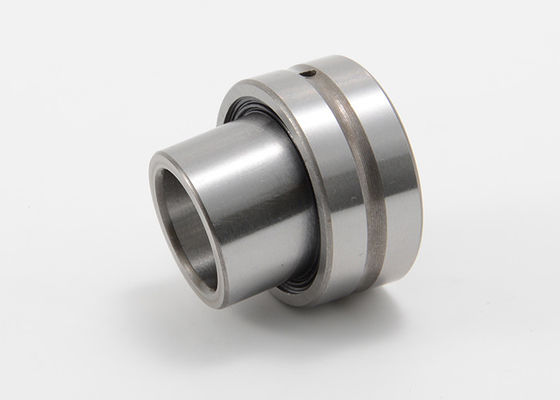

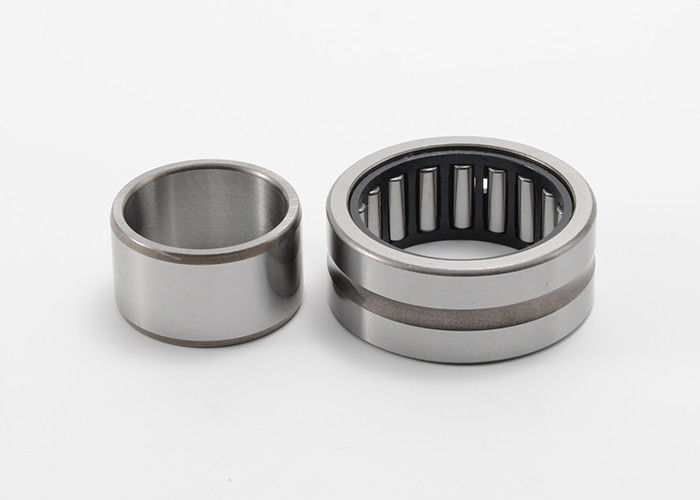

แหวนในกลึงเหล็กกล้าโครเมียมสำหรับตลับลูกปืนเข็ม ขนาดนิ้ว
แหวนในกลึงเป็นส่วนประกอบที่ใช้กันทั่วไปในการประกอบตลับลูกปืนวงแหวนด้านในกราวด์ที่แม่นยำให้ร่องน้ำที่แข็งสำหรับลูกกลิ้งเมื่อใช้กับเพลาที่ไม่ผ่านการชุบแข็งแหวนมีรูน้ำมันและร่องรูปวงแหวนสำหรับหล่อลื่นตลับลูกปืนอีกครั้ง และสามารถใช้กับตลับลูกปืนทั้ง CAGEROL และ GUIDEROL หรือสามารถใช้เป็นบุชในการใช้งานตลับลูกปืนธรรมดา
วัตถุประสงค์ของการกลึงวงแหวนในคือเพื่อให้มีร่องที่เรียบและแม่นยำสำหรับชิ้นส่วนที่กลิ้งช่วยให้วางแนวได้ถูกต้อง ลดแรงเสียดทาน และช่วยให้ส่งการเคลื่อนที่แบบหมุนหรือเชิงเส้นได้อย่างมีประสิทธิภาพกระบวนการตัดเฉือนที่แม่นยำส่งผลให้ได้ผิวสำเร็จคุณภาพสูงและความแม่นยำของมิติ ซึ่งส่งผลต่อประสิทธิภาพโดยรวมและอายุการใช้งานที่ยาวนานของตลับลูกปืน
วงแหวนในกลึงมักใช้กับตลับลูกปืนประเภทต่างๆ รวมถึงตลับลูกปืนเม็ดกลม ตลับลูกปืนลูกกลิ้ง และตลับลูกปืนเข็มเป็นส่วนประกอบที่สำคัญในเครื่องจักรและอุปกรณ์ในอุตสาหกรรมต่างๆ เช่น ยานยนต์ การบินและอวกาศ เครื่องจักรอุตสาหกรรม และระบบส่งกำลัง
ประโยชน์ของการใช้แหวนในกลึง ได้แก่ ความสามารถในการรับน้ำหนักที่เพิ่มขึ้น ความแม่นยำในการหมุนที่เพิ่มขึ้น และลดการสึกหรอการตัดเฉือนที่แม่นยำช่วยให้สามารถกระจายโหลดได้ดีขึ้น ลดความเข้มข้นของความเครียด และส่งเสริมการทำงานของตลับลูกปืนที่ราบรื่นยิ่งขึ้น
MOUETTE เสนอโต๊ะแลกเปลี่ยนเพิ่มเติม เช่น วงแหวนในกลึง mcgill, วงแหวนใน ina, วงแหวนใน koyo, วงแหวนใน torrington, วงแหวนใน skf
เรามีบุชด้านในทั้งแบบมาตรฐานและแบบกำหนดเองในเหล็กคุณภาพแบริ่งอัลลอยด์สูง 100Cr6, สเตนเลสสตีล 440C
ข้อมูลจำเพาะ:
| วงแหวนด้านใน | A (เจาะ DIA.) | B (ภายใน OD) | ว | ชม | อาร์ แม็กซ์ | ||
| หมายเลขชิ้นส่วน | นอม. | ทล. | นอม. | ทล. | |||
| เอ็มไอ-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| เอ็มไอ-6-เอ็น | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| เอ็มไอ-7-เอ็น | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| เอ็มไอ-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| เอ็มไอ-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| เอ็มไอ-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| เอ็มไอ-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| เอ็มไอ-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| เอ็มไอ-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| เอ็มไอ-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| เอ็มไอ-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| เอ็มไอ-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| เอ็มไอ-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| เอ็มไอ-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| เอ็มไอ-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| เอ็มไอ-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| เอ็มไอ-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| เอ็มไอ-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| เอ็มไอ-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| เอ็มไอ-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| เอ็มไอ-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| เอ็มไอ-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| เอ็มไอ-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| เอ็มไอ-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| เอ็มไอ-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| เอ็มไอ-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| เอ็มไอ-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| เอ็มไอ-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| เอ็มไอ-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
ขนาดทั้งหมดเป็นนิ้ว
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับความสามารถตลับลูกปืนนอกเหนือจากข้อเสนอมาตรฐานของเรา โปรดติดต่อsales@mouettemachinery.com
